Pz.Kpfw V "Пантера"
ИСТОРИЯ СОЗДАНИЯ

«Пантера» — безусловно один из наиболее известных тяжелых танков, принимавших участие во второй мировой войне. Катализатором создания этой непредусмотренной в системе танкового вооружения вермахта боевой машины стал советский средний танк Т-34. Его появление на Восточном фронте заставило Министерство вооружения Германии приостановить работы, которые с 1937 года вела фирма Неnschel над перспективным танком 30-тонного класса. 18 июля 1941 года фирма Rheinmetall получила заказ на разработку 75-мм длинноствольной пушки, способной пробивать 140-мм броню на дистанции 1000 м. 25 ноября фирмам Daimler-Benz и MAN был, в свою очередь, выдан заказ на 35-тонный танк. Тактико-технические требования к новой боевой машине определили следующие: ширина до 3150 мм, высота — 2990 мм, двигатель мощностью 650 — 700 л.с., броневая защита — 40 мм, максимальная скорость движения — 55 км/ч. Задание получило условное название — «Пантера».
Танк, спроектированный фирмой Daimler-Benz, внешне сильно напоминал Т-34, но тем не менее понравился Гитлеру. С советской машины была полностью скопирована компоновка с задним расположением моторно-трансмиссионного отделения и ведущих колес. Восемь опорных катков большого диаметра располагались в шахматном порядке, блокировались по два и имели листовые рессоры в качестве упругого элемента подвески. Предполагалось использовать на танке дизельный двигатель Daimler-Benz MB 507. В начале февраля 1942 года началась постройка прототипа — VK 3002(DB), а четыре недели спустя Гитлер приказал министру вооружения Шпееру выдать фирме заказ на первые 200 машин. Впрочем, точка зрения фюрера не нашла понимания и поддержки в министерстве вооружения, эксперты которого не без оснований считали, что во фронтовых условиях внешнее сходство с Т-34 могло послужить причиной обстрела танка своей же артиллерией. Проект фирмы MAN, имевший традиционную немецкую компоновку с передним расположением трансмиссии и ведущих колес, казался им более предпочтительным, хотя и был значительно сложнее. Эти разногласия привели к формированию так называемой «Пантер-комиссии».

13 мая 1942 года Гитлеру доложили заключение экспертов по обоим проектам; предпочтение при этом однозначно отдавалось танку фирмы MAN. Фюрер был вынужден согласиться с мнением специалистов, но тут же выдвинул свои условия: первую машину нужно изготовить в июле, а две следующие — в августе 1942 года. Цена одного танка без вооружения составила 117 тысяч рейхсмарок (для сравнения Pz.III стоил 96 163, а «Тигр» — 250 800 марок).
Конструкторами Pz.Kpfw V (название «Пантера», без упоминания армейского индекса ввели по приказу фюрера только с 27 февраля 1944 года) были главный инженер танкового отдела фирмы MAN П.Вибикке и инженер Г.Книпкамп из управления усовершенствования и испытания вооружения.
Первые два танка V1 и V2 (V — Versuch — опыт), отличавшиеся друг от друга незначительными деталями, изготовили к сентябрю 1942 года. 3 ноября одну из машин, с макетом вместо настоящей башни, продемонстрировали Шпееру на учебном полигоне в Бад Берка. В ходе испытаний выявились существенные недостатки в ходовой части. На их устранение требовалось время, а это задерживало начало серийного производства. Заказом же предусматривалось изготовить 250 танков в довольно сжатые сроки — к 12 мая 1943 года. К тому же поступило неожиданное распоряжение Гитлера вооружить «Пантеру» 75-мм пушкой с длиной ствола в 100 калибров. К счастью (для немцев, разумеется), эта пушка еще не была готова и серийному производству танка указание фюрера сильно не помешало.
Первая серийная «Пантера» покинула заводской цех фирмы MAN 11 января 1943 года. Танки «нулевой» серии (20 единиц) получили обозначение Ausf А. Они не имели ничего общего с одноименными машинами, выпускавшимися с сентября 1943 года. Характерной особенностью первых серийных «пантер» была командирская башенка с выступом на левом борту башни и однокамерный дульный тормоз пушки. Танки оснащались двигателями Maybach HL210 Р45 и имели лобовую броню толщиной 60 мм. Их использовали только в тылу для подготовки экипажей. С февраля 1943 года обозначение машин этой серии изменилось на Ausf D1.
До сих пор нельзя сказать точно, почему первая крупносерийная модификация «Пантеры» получила обозначение D. Возможно, буквы В и С зарезервировали для других вариантов.

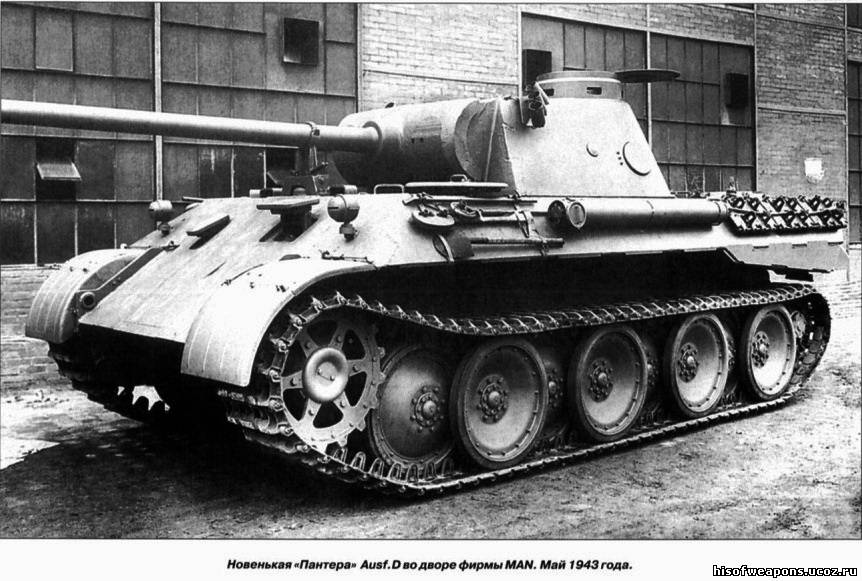

Танки Pz.Kpfw V Ausf D (у этой и последующих модификаций индекс по сквозной системе обозначений боевых машин вермахта был одинаковым — Sd.Kfz 171) незначительно отличались от прототипов и машин «нулевой» серии. Изменения затронули в основном командирскую башенку и дульный тормоз пушки — они приобрели более привычный «пантеровский» вид. Толщина лобовой брони возросла до 80 мм. На танках установили и новую коробку передач типа АК 7-200.


Следует отметить, что на машинах выпуска первой половины 1943 года командирская башенка была аналогична башенке «Тигра», позже ее заменили на новую, с семью перископическими приборами наблюдения по периметру и специальным кольцом для установки зенитного пулемета MG 34.По бортам башни крепились мортирки NbK 39 для запуска дымовых гранат калибра 90 мм.
Броня танков, выпущенных во втором полугодии, покрывалась «циммеритом», кроме того, они оснащались фальшбортами, изготовленными из 5-мм броневых листов.
К характерным особенностям машин серии D (официально D2) относится отсутствие шаровой установки курсового пулемета (он размещался внутри танка и только для стрельбы вставлялся в узкую вертикальную щель, закрывавшуюся откидной крышкой), а также наличие в левом борту башни круглого лючка для выброса стреляных гильз и бойниц для стрельбы из личного оружия в бортах и корме башни.
Как уже упоминалось, первую партию «пантер» планировалось изготовить к 12 мая 1943 года — дату выбрали не случайно, 15 мая должно было начаться немецкое наступление под Курском — операция «Цитадель». Однако в течение февраля и марта большую часть из 77 изготовленных танков военные не приняли, в апреле же вообще не приняли ни одного. В связи с этим сроки наступления перенесли на конец июня. К концу мая вермахт получил долгожданные 324 «пантеры», что позволило укомплектовать ими 10-ю танковую бригаду. Но возникшие проблемы с освоением танкистами сложного бинокулярного прицела TZF 12 и желание ввести в строй еще 98 танков, выпущенных в июне, заставили передвинуть дату начала наступления с 25 июня на 5 июля. Так трудности с производством и освоением в войсках первых «пантер» повлияли на сроки летнего наступления на Восточном фронте в 1943 году.

Для восполнения потерь, понесенных в боях под Курском, начиная с августа был установлен ежемесячный производственный план — 250 «пантер». Однако в августе изготовили только 120 танков — в результате бомбежек союзной авиации оказались сильно разрушенными заводы фирмы MAN в Нюрнберге и Daimler-Benz в Берлине. Не удалось выполнить план и в сентябре (197 машин), и лишь в октябре заводские цехи покинули 257 танков!
С сентября 1943 года начался выпуск следующей модификации «Пантеры» — Ausf А. Изменений внесли не много: появилась шаровая установка курсового пулемета в лобовом листе корпуса; ликвидировали лючок для выброса стреляных гильз и бойницы для стрельбы из личного оружия в бортах башни; вместо двух фар стали устанавливать только одну — на левом крыле. Бинокулярный прицел заменили монокулярным TZF 12а. Угол возвышения танковой пушки уменьшился с 20° (у Ausf D) до 18°.

Модификацию Ausf G — самую массовую из трех (изготовлено 3740 танков) — запустили в серийное производство в марте 1944 года. Бортовые листы корпуса получили угол наклона в 61 ° (у D и А — 50°), толщина бортовой брони возросла до 50 мм, а лобовой брони башни — до 110 мм, из лобового листа корпуса был удален люк-пробка механика-водителя.
Посадочные люки пулеметчика и механика-водителя приобрели другую форму. Часть танков получила маску пушки со своеобразной «юбкой» в нижней части, делавшей невозможной заклинивание башни при попадании вражеского снаряда. На три выстрела увеличился боекомплект пушки, были внесены изменения в конструкцию вентиляторов, жалюзи двигателя, выхлопных патрубков и т.д. Танки серии G планировалось оснастить опорными катками без резиновых бандажей, но полное отсутствие фотографий боевых машин с такой ходовой частью дает основания предположить, что этот проект остался на бумаге. Машину с необрезиненными катками в опытном порядке построила фирма MAN в сентябре 1944 года. Некоторые серийные «пантеры» имели одиночные необрезиненные катки на последней оси.
Проводились эксперименты по использованию на «Пантере» различных двигателей: MAN/Argus LD 220 с воздушным охлаждением и мощностью 700 л.с. (515 кВт), авиационного звездообразного BMW 132D мощностью 650 л.с. (478 кВт), дизельного Daimler-Benz MB 507 мощностью 850 л.с. (625 кВт).

Испытывались и новые варианты трансмиссий — гидростатическая и гидродинамическая, оборудование подводного вождения и опорные катки с внутренней амортизацией. Однако применения на серийных машинах все эти новшества не нашли. Остался нереализованным и огнеметный вариант «Пантеры».
После прекращения работ над разведывательным танком VK 1602 «Леопард» фирмы Krupp и Rheinmetall приступили к проектированию варианта «Пантеры» того же назначения. Предполагалось оснастить машину новой башней с 50-мм пушкой KwK 39 L/60. Этот проект не приняли, так как вооружение его было признано недостаточным, а в разведывательных целях использовались линейные танки.

Применение союзниками по антигитлеровской коалиции во все возрастающих объемах авиации для борьбы с немецкими танками (особенно после открытия второго фронта в Европе) свело возможность передвижения танковых частей днем практически к нулю. Остро встал вопрос об оснащении танков приборами ночного видения, работа над которыми велась фирмой AEG с 1936 года. На командирской башенке «Пантеры» был смонтирован инфракрасный прожектор-осветитель мощностью 200 Вт и прибор наблюдения, который позволял вести наблюдение за местностью на дистанции 200 м. При этом водитель такого прибора не имел и вел машину, руководствуясь указаниями командира. Чтобы вести огонь ночью, требовался более мощный осветитель. Для этой цели на полугусеничном бронетранспортере SdKfz 250/20 был установлен инфракрасный прожектор Uhu мощностью 6 кВт, обеспечивающий работу прибора ночного видения на дистанции в 700 м. Испытания его прошли удачно, и фирма Leitz-Wetzlar изготовила 800 комплектов оптики для ночных приборов. В ноябре 1944 года панцерваффе получили 63 «пантеры», оснащенные первыми в мире серийными пассивными приборами ночного видения. Фирмой Zeiss-Jena разрабатывался еще более мощный прибор, позволявший «видеть» на расстоянии 4 км, однако из-за больших размеров осветителя — диаметр 600 мм — применения на танке «Пантера» он не нашел.

В 1943 году началось проектирование очередной модификации «Пантеры» — Ausf F, которая существенно отличалась от предшествующих моделей. Важнейшим нововведением стала башня, получившая название Schmalturm («узкая» или «тесная башня»), которая была меньше стандартной и имела другую конструкцию.В течение 1944 года изготавливалось и испытывалось несколько прототипов. Проектирование закончилось лишь в январе 1945 года.
В итоге толщина брони башни составляла: лоб — 100 мм, борт и корма — 50, крыша — 30. В лобовом листе все еще сохранялась амбразура для телескопического прицела TZF 13. В окончательном варианте лобовая броня увеличилась до 120 мм, бортовая — до 60, а броня крыши — до 40. Устанавливался новый стабилизированный перископический прицел TZF 1 и стереоскопический дальномер фирмы Zeiss. Дальномер с базой 1320 мм и 15-кратным увеличением располагался в передней части башни, по бортам которой имелись броневые колпаки для его окуляров. Предусматривалась и установка прибора ночного видения FG 1250.
Маска пушки типа Saukopfblende («свиное рыло») толщиной 120 мм была подобна примененной на танке «Тигр II».
Новшества не обошли и вооружение танка. И если пушка осталась прежней и была лишь модернизирована на заводах Skoda — она лишилась дульного тормоза и получила индекс KwK 44/1, то башенный пулемет MG 34 заменили на MG 42. Вместо курсового пулемета устанавливался автомат МР 44. Монтаж вооружения в башне осуществлялся на заводах Krupp и Skoda.
Изменения затронули не только башню, но и корпус. Толщину крыши увеличили с 17 до 25 мм, изменили люки водителя и стрелка-радиста.
Испытывались и два новых двигателя: Deutz Т8М118 мощностью 700 л.с. (515 кВт) и Maybach HL 234 с непосредственным впрыском топлива и мощностью 850 л.с. (625 кВт).
До конца войны не появилось ни одного прототипа в законченном виде, хотя серийное производство планировалось начать в июне 1945-го. В начале года фирма Daimler-Benz собрала шасси, на котором установили стандартную башню от Ausf G. В свою очередь, «тесную башню» установили на шасси Ausf G и испытывали в Куммерсдорфе. Всего для «Пантеры» Ausf F изготовили 8 корпусов и 2 башни.

В феврале 1943 года были разработаны тактико-технические требования к танку «Пантера II», предполагавшие высокую степень унификации танков «Тигр II» и «Пантера». Осуществить это оказалось достаточно просто, так как на заводах Неnschel производились машины обоих типов.
На «Пантере II» предполагалось использовать «тесную башню» и новый корпус. Его лобовая броня достигала 100, бортовая — 60, а кормовая — 40 мм. Вооружение — 88-мм пушка KwK 43 L/71. Поскольку в этом случае масса танка превысила 50 т, встал вопрос о новой силовой установке. В качестве вариантов рассматривались двигатели Maybach HL 234, Simmering Sla 16 (720 л.с.) и MAN/Argus LD 220 (700 л.с.). В 1945 году для «Пантеры II» началось проектирование новой башни со 150-мм лобовой броней.
Ни один из двух прототипов не был достроен. До более или менее высокой степени готовности довели одно шасси, установив на него башню от Ausf G. Интересно отметить, что параллельно с проектированием «Пантеры II» велась разработка танка Е-50, призванного ее заменить.

В процессе работ над Ausf F и «Пантерой II» фирма Krupp дважды предлагала варианты перевооружения обычной «Пантеры» пушкой KwK 43 L/71 калибра 88 мм, но безрезультатно. Остался на бумаге и проект оснащения «Пантеры» 100-калиберной 75-мм пушкой с начальной скоростью снаряда 1250 м/с.

Еще одной массовой машиной специального назначения стал командирский танк Panzerbefehlswagen Panther (Sd.Kfz 267 и 268). Уже в 1943 году появились командирские машины на базе стандартных танков Ausf D, оборудованные дополнительными радиостанциями. Существовали два варианта: Sd.Kfz 267 с радиостанциями FuG 5 и FuG 7 — для связи в звене «рота — батальон» и SdKfz 268, оснащенный радиостанциями FuG 5 и FuG 8 и обеспечивавший связь в звене «полк — дивизия».
Дополнительные радиостанции FuG 7 и FuG 8 размещались в корпусе, а штатная FuG 5 — в правой части башни. Экипаж танка состоял из водителя, «офицера связи», который одновременно являлся пулеметчиком, командира и двух радистов (один из них помимо этого выполнял функции наводчика, другой — заряжающего). Боекомплект был уменьшен и составлял для командирских машин на базе Ausf D и А 64 выстрела, а на базе Ausf G — 70.
Радиостанция FuG 7 обеспечивала связь телефоном на дальность 12,8 км, а телеграфом — 16 км. Радиостанция FuG 8 имела дальность связи 80 км при работе телеграфом. Оба командирских танка легко отличались от линейных по антеннам. Так, Sd.Kfz 267, например, имел две простые штыревые антенны и одну с характерной «метелкой». Гнезда для их установки имели резиновые амортизаторы.
В командирские машины были переоборудованы 329 линейных «пантер».

Еще одной специальной версией «Пантеры» стал Panzerbeobachtungswagen V (Sd.Kfz 172) — машина передовых артиллерийских наблюдателей, разработанная фирмами Rheinmetall и Anschutz. Настоящая пушка на ней отсутствовала, на ее месте устанавливался деревянный макет. Из вооружения в башне остался только пулемет MG 34. Экипаж состоял из 4 человек: командира, артиллерийского наблюдателя, радиста и механика-водителя. Танк оснащался дальномером, стереотрубой и другими многочисленными приборами наблюдения и в этом отношении представлял собой лучшую машину артиллерийских наблюдателей, сконструированную в ходе второй мировой войны. Предположительно изготовили только один опытный экземпляр (по другим данным все-таки серию из 41 машины).
Подобное расхождение в цифрах не редкость — до сих пор неизвестно даже точное количество выпущенных «пантер». Они производились на заводах четырех фирм: MAN, Daimler-Benz, MNH и Henschel — с 11 января 1943 года по 23 апреля 1945 года. За это время было изготовлено 5992 танка, но осталось невыясненным, передала ли фирма Henschel для сборки на заводе Demag шасси 50 «пантер» и собирались ли они там; если да, то общее число машин составляет 6042 единицы. Кстати, фирма Henschel выпускала «Пантеру» совсем недолго — до сентября 1943 года, MNH — до марта, Daimler-Benz — до апреля, a MAN — до конца апреля 1945 года, причем на долю последней пришлось их больше всех — 2048.

ОПИСАНИЕ КОНСТРУКЦИИ

Компоновка танка Pz.Kpfw V «Пантера» — классический вариант с традиционным для германского танкостроения передним расположением трансмиссии.Отделение управления находилось в передней части танка. В нем размещались главный фрикцион, коробка передач, механизм поворота, органы управления танком, контрольные приборы, курсовой пулемет, часть боекомплекта, радиостанция и рабочие места двух членов экипажа — механика-водителя и радиста (он же — пулеметчик).
Боевое отделение располагалось в средней части танка. Здесь размещались: в башне — пушка и спаренный с ней пулемет, приборы наблюдения и прицеливания, механизмы вертикальной и горизонтальной наводки и сиденья командира танка, наводчика и заряжающего. В корпусе в нишах, по стенкам и под вращающимся поликом башни находился боекомплект.
На днище танка устанавливались водяной насос, насос гидравлической системы поворота башни и поворота танка и воздушный компрессор.
В моторном отделении, располагавшемся в кормовой части танка, размещались двигатель, радиаторы, вентиляторы и топливные баки. Между моторным и боевым отделениями имелась металлическая перегородка.

КОРПУС танка собирался из броневых листов, соединенных в шип и сваренных двойным швом.Верхний лобовой лист корпуса располагался под углом 38° к горизонтальной плоскости, нижний — под углом 37°. Нижние бортовые листы — вертикальные, верхние наклонены под углом 48°, кормовой лист — под углом 60°.
В передней части крыши корпуса имелись люки-лазы механика-водителя и радиста. Для входа и выхода из танка крышки люков приподнимались вверх и отводились в сторону с помощью специального подъемноповоротного механизма (у модификации G — откидывались на петлях). Люки-лазы были выполнены в крышке люка, предназначенного для удобства монтажа и демонтажа коробки передач и механизма управления танком.
Кроме того, в передней части крыши корпуса устанавливались четыре (у варианта G — два) перископических прибора наблюдения (по два для механика-водителя и радиста) и имелось вентиляционное отверстие, прикрытое броневым колпаком, перед которым монтировалась стойка для фиксации ствола пушки в походном положении.
Кормовая часть корпуса делилась на три отсека внутренними водонепроницаемыми переборками. Два крайних при преодолении водных преград вброд могли заливаться водой. В центральный же отсек, где находился двигатель, вода не поступала. Крайние отсеки закрывались сверху броневыми решетками, четыре из них служили для притока воздуха, охлаждавшего радиаторы, а две средние — для его отвода.
Надмоторная часть закрывалась крышкой с двумя вентиляционными отверстиями.В днище танка были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач.

БАШНЯ, имевшая форму усеченного конуса, — сварная, с соединением листов в шип и наклоном стенок в 65°. В передней части башни в литой маске полуцилиндрической формы устанавливались пушка, спаренный с ней пулемет и прицел. Башня приводилась во вращение гидравлическим поворотным механизмом мощностью 4 кВт. Скорость поворота зависела от частоты вращения коленчатого вала двигателя. При 2500 об/мин полный оборот башни осуществлялся за 17 с вправо и 18 с влево. При выключенном двигателе башня поворачивалась вручную. При этом из-за неуравновешенности башни ее поворот вручную при крене свыше 5° был невозможен.
На крыше башни устанавливалась командирская башенка с шестью (позже с семью) смотровыми приборами.

ВООРУЖЕНИЕ. Основное вооружение «Пантеры» — пушка 7,5 cm KwK 42 калибра 75 мм, производившаяся на заводе фирмы Rheinmetall-Borsig в Дюссельдорфе. Ствол орудия имел длину 70 калибров — 5250 мм; вместе с дульным тормозом — 5535 мм. Масса составляла 1000 кг, а всей установки вместе с маской — 2650 кг. Предельная длина отката — 420 мм. Вертикальная наводка — в пределах от — 8° до +18°.
Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Полуавтоматика располагалась на правой стороне казенника (закрывающий механизм) и на люльке (копирное устройство). Противооткатные устройства состояли из гидравлического тормоза отката и воздушно-жидкостного накатника. Подъемный механизм пушки — секторного типа.
Выстрел из пушки производился с помощью стационарного электроспуска, кнопка которого находилась на рукоятке маховика подъемного механизма.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Воздух для продува ствола отсасывался из короба гильзоулавливателя.С пушкой был спарен 7,92-мм пулемет MG 34. Курсовой пулемет размещался в лобовом листе корпуса в бугельной (Ausf D) или в шаровой (Ausf А и G) установках. Командирские башенки модификаций А и G были приспособлены под монтаж зенитного пулемета MG 34.
Танки Ausf D оснащались бинокулярным телескопическим ломающимся прицелом TZF 12, a Ausf А и G — монокулярным TZF 12а. При изменении вертикального угла установки вооружения изменялось и положение объективной части прицелов, окулярная же часть оставалась неподвижной, что обеспечивало работу с вооружением на всем диапазоне вертикального угла наведения без изменения положения стреляющего. Прицелы изготавливались фирмой Karl Zeiss в Йене.
Боекомплект пушки состоял из 79 выстрелов у Ausf D и А и 82 выстрелов у Ausf G. Выстрелы укладывались в нишах подбашенной коробки, в отделении управления и в боевом отделении.Боекомплект пулеметов составлял для моделей D и А 5100, а для G — 4800 патронов.
В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgerat) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые (12 шт.), осколочные (20 шт.) и осколочно-зажигательные (24 шт.) снаряды. Мортирка располагалась в правой задней части крыши башни.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Пантера» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра 130 мм. Ход поршня 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия 6,8. Сухая масса двигателя 1200 кг.
Топливо — этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков 730 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.
Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.
Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.
Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи,трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.
Коробка передач — трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными)конусными синхронизаторами для включения передач со 2-й по 7-ю.
Картер коробки передач центрировался и жестко соединялся с картером механизма поворота, образуя единый монтажно-демонтажный агрегат (с общими внутренним объемом и системой смазки) трансмиссии: двухпоточный механизм передач и поворота. Механизм поворота состоял из двух планетарных редукторов. К бортовым передачам мощность передавалась короткими поперечными валиками с зубчатыми муфтами на концах. Центровочные работы при сборке танка были сведены таким образом к минимуму, но монтаж и демонтаж механизма передач и поворота из сварной носовой части броневого корпуса представлял большие трудности.
Приводы управления танком — комбинированные, с гидросервоприводом следящего действия с механической обратной связью.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.Подвеска — торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.
Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.Направляющие колеса — литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение 12 В. Источники: генератор Bosch GTLN700 12-1500BJ1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А ч. Потребители: электростартер Bosch BFD624ARS15 мощностью 4,4 кВт, контрольные приборы, подсветка прицелов, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, спуски пушки и пулеметов.
СРЕДСТВА СВЯЗИ. Все танки «Пантера» оснащались радиостанцией FuG 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.
СПЕЦИАЛЬНОЕ ОБОРУДОВАНИЕ. Система пожаротушения — автоматическая. Сигнализация была выведена на панель приборов механика-водителя.

БОЕВОЕ ПРИМЕНЕНИЕ

«Пантерами» предполагалось заменить в боевых частях танки Pz.III и Pz.IV, однако темп серийного производства не соответствовал потребностям войск. В конце концов генеральный инспектор танковых войск вермахта генерал-полковник Г.Гудериан после консультаций с министром вооружения А.Шпеером постановил, что перевооружению новыми танками подлежит только один батальон в танковом полку.
В состав батальона входили четыре роты по 17 танков в каждой. При штабе состояло 8 танков, саперный взвод и взвод ПВО, вооруженный самоходными орудиями Mobelwagen или Wirbelwind. Имелась в батальоне и техническая рота, укомплектованная эвакуационными тягачами и различными автомашинами. На практике же организация частей никогда не соответствовала штату. В частях панцерваффе насчитывалось в среднем 51—54 танка «Пантера», а в войсках СС (Waffen SS) 61-64.

Первыми воинскими частями, которые укомплектовали «пантерами», стали 51-й и 52-й танковые батальоны. Их формирование закончилось к 15 июня 1943 года. Они составили 10-ю танковую бригаду (Panther-Brigade 10). В составе войск СС также сформировали бригаду «пантер». Всего же в середине 1943 года в эксплуатации находилось около 240 танков модификации D.
В операции «Цитадель» приняли участие 196 танков. Боевой дебют их не был удачным — только по техническим причинам из строя вышли 162 «пантеры». Из-за нехватки тягачей немцам удалось эвакуировать лишь небольшое число танков, 127 машин остались на территории, занятой Красной Армией, и оказались потерянными безвозвратно.
Перевооружение «пантерами» шло довольно интенсивно. Во многих случаях это совпадало с передислокацией танковых частей и соединений или отводом их в тыл для ремонта и пополнения материальной части. Так, например, 16-я танковая дивизия получила новые танки в октябре 1943 года, при переброске из Италии на Украину. До конца 1943 года было перевооружено по одному батальону во 2, 3, 4, 7 и 19-й танковых дивизиях; 51-й батальон включили в состав 9-й танковой дивизии. В первую очередь «пантеры» поступали в элитные соединения: танковые дивизии СС Groft deutschland («Великая Германия»), Hermann Goring («Герман Геринг») и другие. Небольшое число танков задействовали и в учебных целях, например, в 1-й танковой школе (1.Panzer Schule). В 1944 году процесс перевооружения продолжился.

Сведения о боевом применении «пантер» на Восточном фронте вызывают у исследователей противоречивые мнения. В приводимых в западной печати примерах боевых эпизодов наши танки и САУ горят сотнями, потери же немцев исчисляются единицами. Рассмотрим, скажем, эпизод,связанный с действиями тяжелого танкового полка «Ваке» (Schwere Panzerregiment «Ваке»), описанный в книге польского автора Януша Ледвоха (куда он, без сомнения, перекочевал из западных источников).
Полк «Ваке», названный так по фамилии своего командира подполковника Франца Беке, состоял из 503-го тяжелого танкового батальона «тигров» и батальона «пантер» модели D. В ходе многодневных боев с двумя советскими танковыми корпусами полк уничтожил 267 танков, потеряв при этом один «Тигр» и четыре «пантеры». Как видим, соотношение потерь чудовищное — 5:267! Возможно ли это? Попробуем разобраться.
В польском источнике, к сожалению, не указывается участок советско-германского фронта, где проходили упомянутые бои. Однако можно с высокой степенью достоверности предположить, что место действия — Украина, где в январе 1944 года войска 1-го Украинского фронта осуществляли Житомирско-Бердичевскую наступательную операцию. В ходе нее шли ожесточенные встречные бои между 1-й и 3-й гвардейскими танковыми армиями и несколькими отдельными танковыми и механизированными корпусами с нашей стороны и 1, 7, 8, 19-й, СС «Рейх» и СС «Адольф Гитлер» танковыми дивизиями — с немецкой. Боевые действия велись на широком пространстве при частом маневрировании танковых частей и соединений с обеих сторон. В связи с этим маловероятно, что танковый полк «Ваке» все время в одиночку дрался с двумя одними и теми же танковыми корпусами. Немцам ничего не стоило записать на боевой счет полка и результаты других частей. Во всяком случае из немецких же источников следует, что сообщения о подбитых советских танках, поступавшие из боевых частей панцерваффе, после их перепроверки уменьшались вдвое. Поскольку в условиях постоянных контрударов и маневрирования осуществить такую перепроверку было практически невозможно, то смело можно вышеприведенные цифры потерь с нашей стороны уменьшить вдвое.Тем не менее и этот результат внушительный — все-таки один полк против целых двух танковых корпусов! Здесь тоже нельзя обойтись без комментария. Как уже упоминалось, в танковом батальоне «пантер» имелось свыше 50 танков, в тяжелых танковых батальонах — не меньше. Таким образом, в полку «Ваке» с учетом штабных машин насчитывалось 110 — 130 «тигров» и «пантер» и по количеству танков он был примерно равен советскому танковому корпусу. Согласитесь, корпус против двух корпусов — это уже немного другая картина.

Теперь несколько слов о немецких потерях — пять танков. Есть предположение, что немцы посчитали наши общие потери, а свои только безвозвратные, которые составляли, как правило, не более 30% от общих боевых. В результате получается соотношение, близкое 1:5, что наиболее достоверно. Да, действительно потери советских танков были значительны — немецкие машины обладали более мощной броневой защитой и вооружением (по этим показателям Т-34-76 никак не «тянул» против «Тигра» и «Пантеры»), к тому же сказывался высокий уровень боевой подготовки немецких танкистов.
Кроме всего прочего, следует учитывать, что «Пантера» появилась на Восточном фронте в тот период, когда Красная Армия наступала. А наступающий, как известно, всегда несет большие потери, чем обороняющийся. Боевые действия быстро выявили преимущественно оборонительные качества «Пантеры» как танка, стрелявшего в основном с места. В тех же случаях, когда приходилось атаковать «пантерам»,ситуация с потерями была иной.С 27 марта 1944 года, например, в боях за Ковель участвовало 17 «пантер» 8-й роты 5-го полка 5-й танковой дивизии СС «Викинг» (Wiking). 30 марта рота предприняла атаку на город, при этом пять танков было уничтожено.

В зарубежной печати встречается и откровенно предвзятый подход. Так, например, все тот же польский автор Януш Ледвох в своей книге «Panther», упоминая о тяжелых боях к востоку от Варшавы летом 1944 года, пишет: «28 и 29 июля 2-й батальон 5-го танкового полка СС уничтожил 107 советских танков (Т-34, «Шерман» и «Валентайн»), потеряв при этом 6 боевых машин (Pz.IV и пять «пантер»)». Сразу вслед за этим идет речь о другом эпизоде, но уже в иной тональности: «Под Студзянками воевали не только «четыре танкиста и собака», но и подразделения 27-го полка 19-й танковой дивизии, которые потеряли в этом бою 9 «пантер». Было уничтожено также несколько «пантер» из дивизии СС «Герман Геринг». Подобный успех польских Т-34-76 из 1-й танковой бригады имени Героев Вестерплатте можно объяснить только тем, что польские танки занимали оборонительные позиции. При контратаках же Т-34 несли большие потери».
Интересно получается: при столкновениях «пантер» с советскими танками последние горят как спички, польские же, наоборот, добиваются успеха, хотя и с некоторыми оговорками. Ничего кроме улыбки подобная «объективность» вызвать не может. Поляки воевали на таких же танках, что и наши, и уровень их боевой подготовки был таким же. Ко всему прочему, не следует забывать, что более 50% личного состава 1-й польской танковой бригады составляли советские танкисты, откомандированные в Войско Польское, причем это были наиболее квалифицированные специалисты — командиры машин (они же наводчики) и механики-водители.
Справедливости ради следует признать, что не страдает объективностью и наша мемуарная литература. В воспоминаниях танкистов «пантеры» (или же танки, принятые за «пантеры») горят десятками, о потерях же с нашей стороны обычно скромно умалчивается.

Вот какой эпизод, произошедший в ходе уже упоминавшейся Житомирско-Бердичевской операции в декабре 1943 года, описал в своих воспоминаниях Маршал Советского Союза И.И.Якубовский:
«В этих боях отличились многие воины. Так, командир танка младший лейтенант И.П.Голуб из 13-й гвардейской танковой бригады полковника Л.И.Баукова в районе Высокой Печи уничтожил три «тигра», две «пантеры», пять орудий и до роты пехоты. Вырвавшись вперед, его танк перерезал дорогу отступающим немцам. Было захвачено до сорока автомобилей и до полсотни подвод. В этом бою танк Голуба получил шесть пробоин».
Впрочем, как это следует из текста воспоминаний маршала, этот эпизод взят из наградного листа, в котором, дабы убедить командование, могли и слегка преувеличить, и кое-что приписать.

Тем более драгоценен каждый документально подтвержденный факт.
«19 февраля 1944 года в 11.00 танковая рота 13-го гвардейского тяжелого танкового полка в составе пяти тяжелых танков ИС-85 была выдвинута для поддержки 109-й танковой бригады, которая атаковала опорный пункт противника в д.Лисянке (Украина, р-н Житомира). К моменту ввода в бой тяжелых танков участвовавшие в атаке Т-34 109-й бригады были подбиты огнем «пантер», занимавших оборону на северо-восточной окраине Лисянки. Последнее обстоятельство позволило немцам сосредоточить огонь на ИС-85, подпустив их на 600—800 м. В результате два ИСа были сожжены, а три подбиты.
Весь день 19 февраля противник с боями удерживал свой передний край в Лисянке, а ночью отошел, оставив 21 боевую машину (16 «пантер», 3 Pz.IV и 2 StuG III), частью подорванные, а частью совершенно исправные, но без топлива (во время боя немецкая авиация сбрасывала для танков горючее в бочках)».
Об этом эпизоде, заимствованном из «Отчета о боевом применении танков ИС-85» (ЦАМО, фонд НИИБТ-Полигона), хотелось бы порассуждать. Огневой бой немцы выиграли, но в итоге танки свои бросили. Учитывать ли их в качестве боевых потерь? Мое мнение,нет! так как они брошены экипажами,ввиду отсутствия топлива и боеприпасов,собственно по окончании боя(Но это мое личное мнение,у вас может быть иное!).

Части Красной Армии захватили довольно много исправных «пантер».По ним было даже выпущено руководство службы на русском языке. Трофейные «пантеры» вручались, как правило, лучшим экипажам и использовались преимущественно в качестве истребителей танков. В частности, в уже упомянутой 109-й танковой бригаде захваченные немецкие танки эксплуатировались вплоть до июля 1944 года!
Всего же с 1 декабря 1943 года по 30 ноября 1944 года, то есть за год, немцы потеряли на Восточном фронте 2116 «пантер».
На Западе к моменту высадки союзников в Нормандии 6 июня 1944 года в танковых соединениях вермахта и войск СС насчитывалось 663 «пантеры», которые оказались «твердым орешком» для союзнических войск.

Первыми в бой вступили две роты «пантер» из 12-й танковой дивизии СС «Гитлерюгенд» (Hitlerjugend). В 22 часа 8 июня 1944 года танки без затруднений преодолели открытую местность близ Ле Буржа и приблизились к Бреттевилю. Там они попали под прицельный огонь замаскированных противотанковых орудий. В свете пламени горящих домов «пантеры» стали легкой добычей для канадских артиллеристов, уничтоживших три танка. На следующий день 12 «пантер» вновь угодили в засаду. В результате на поле боя осталось 7 немецких танков. При этом один или два танка были подбиты, попав под огонь тяжелой корабельной артиллерии (снаряды калибра 406 мм, выпущенные с английского линейного корабля «Нельсон»),
Совсем другой расклад потерь имел место в танковых боях, тем более что в 1944 году единственным танком союзников, который мог хоть как-то противостоять «Пантере», был британский «Шерман Файер-флай».
15 июля 1944 года, например, оберюнкер СС Фриц Ланганке (2-я танковая дивизия СС «Рейх») на дороге близ Сен-Дени подбил пять «шерманов» из 3-й американской танковой дивизии. 27 июля унтер-шарфюрер СС Эрнст Баркман уничтожил 9 «шерманов», при этом его собственный танк оказался поврежденным.
Убедившись, что на легкую победу в танковом бою с «пантерами» рассчитывать не приходится, союзники бросили против них авиацию, на долю которой и приходится большинство подбитых на Западном фронте немецких танков. С 1 сентября по 30 ноября 1944 года здесь было безвозвратно потеряно 613 «пантер».

В начале же ноября боеготовые «пантеры» распределялись по театрам военных действий следующим образом: Восток — 684, Запад — 371, Италия — 39.Любопытный эпизод произошел 17 января 1945 года в г.Херлисхайм. Его атаковали «пантеры» 10-й танковой дивизии СС «Фрундсберг» (Frundsberg). Американская артиллерия уничтожила несколько танков, так что на улицы города ворвались только две «пантеры». Стреляя в упор, они за считанные минуты подбили несколько «шерманов». Над остальными заполоскались белые флаги. Причем их выкинули экипажи танков, еще не вступивших в бой! В результате немцам достались 12 исправных машин. Такое поведение американских танкистов объясняется категорической инструкцией командования, запрещавшей вести бой с «пантерами» на близких дистанциях.
Довольно необычную роль должны были сыграть во время наступления в Арденнах четыре «пантеры» 150-й танковой бригады СС. Эта бригада, которой командовал оберштурмбаннфюрер СС Отто Скорцени, предназначалась для ведения боевых и диверсионных действий в тылу союзных войск. В нее набирались солдаты, знающие английский язык, они вооружались трофейным оружием, оснащались трофейным автотранспортом и были одеты в американскую военную форму. «Пантеры» переоборудовали таким образом, что внешне они напоминали американские истребители танков М10. Однако хитроумный замысел немцев быстро провалился. Они не учли, как говорили англичане, «дурацкую привычку янки стрелять куда попало и по чему попало». 21 февраля 1945 года фальшивые М10 наткнулись на боевое охранение 120-й американской пехотной дивизии. Рядовой Френсис Куррей, нисколько не обращая внимания на белые звезды на бортах боевых машин, выстрелом из базуки поджег первый танк, а остальные обстрелял ружейными гранатами. Экипажи покинули поврежденные танки. Подошедшие вскоре «шерманы» добили этих «троянских коней». В результате рядовой Френсис Куррей был награжден медалью Героя.

Последним крупным сражением, в котором приняли участие «пантеры», стал контрудар немецких войск в Венгрии, в районе озера Балатон в марте 1945 года. В этих боях особенно отличились экипажи 130-го танкового полка учебной танковой дивизии вермахта (Panzer Lehr Division).Ценой огромного напряжения сил промышленность в 1945 году смогла дать фронту 507 «пантер». На 1 марта 1945 года в распоряжении германских танковых частей находилось 1763 линейных танка «Пантера», 169 командирских машин и 256 БРЭМ. Однако стремительно ухудшавшаяся ситуация на фронтах свела на нет все усилия промышленности. На 28 апреля в войсках оставалось следующее количество боевых машин: Восточный фронт — 446 (из них только 288 боеготовых), Западный фронт — 29 (24 боеготовых), Италия — 24 (23 боеготовых). А вот как обстояло дело в различных танковых соединениях. В знаменитой учебной танковой дивизии, находившейся в тот момент на Западном фронте, осталось только семь «пантер». 26-я танковая дивизия в Италии располагала 24 танками этого типа. В 10-й танковой дивизии СС «Фрундсберг», действовавшей на центральном участке Восточного фронта, имелось 34 «пантеры», и она считалась одной из наиболее боеспособных. Значительно хуже обстояло дело на южном участке, где в составе трех танковых дивизий СС «Лейбштандарт Адольф Гитлер», «Рейх» и «Мертвая голова» осталось только 23 «пантеры».
Всего же с 5 июля 1943 по 10 апреля 1945 года в боевых действиях было потеряно 5629 танков «Пантера». Более поздней статистики нет, но окончательное число уничтоженных машин этого типа несколько больше, поскольку бои с их участием шли в Чехии вплоть до 11 мая 1945 года.

На вооружении армий союзников Германии «пантеры» не состояли, хотя такие попытки предпринимались.В феврале 1943 года в Риме прошли германо-итальянские переговоры по вопросу развертывания лицензионного производства «пантер» в Италии. Их выпуск, а позже и выпуск «Пантеры II», предполагалось наладить на заводе фирмы FIAT с темпом сборки 50 машин в месяц. При этом танки должны были в основном поступать в итальянскую армию. Производственные трудности (нехватка в Италии стали и цветных металлов), а затем и капитуляция Италии в сентябре 1943 года похоронили эти планы.
В июле 1944 года пять танков Ausf G заказала Венгрия — наиболее стойкий союзник Германии. Однако заказ, по-видимому, так и не был выполнен.
Серьезно интересовались «Пантерой» и японские военные. Один танк они даже закупили (как, впрочем, и «Тигр»). Правда, ни тот, ни другой в Японию так и не доставили.
В 1943 году одна «Пантера» модификации А была продана Швеции.

В послевоенное время «пантеры» состояли на вооружении в Чехословакии (около 70 единиц), Венгрии и Франции.Во Франции до 1947 года 50 «пантерами» был вооружен 503-й танковый полк, дислоцировавшийся в Мурмелоне.
До наших дней сохранилось довольно много танков этого типа. Во Франции их четыре. В экспозиции танкового музея в Самюре (Saumur Musee des Blindes) имеются две «пантеры» модификации А — одна на ходу, другая стационарная. Два танка находятся в Париже как дар городу от 2-й бронетанковой дивизии генерала Леклерка.
Две «пантеры» модели G, собранные уже после войны, сохраняются в Великобритании. Одна в танковом музее в Бовингтоне (RAC Tank Museum), там же находится и «тесная башня» Schmalturm. Другая — в военном колледже в Шрайвенхеме (Shrivenham Military College), закрытом для посетителей.
В голландском городе Бреда можно увидеть «Пантеру» Ausf D — подарок городу от 1-й польской танковой дивизии генерала Мачека. Еще один танк, но модели G, экспонируется в Национальном военном музее (National War and Resistance Museum).
В Германии, в музее при 2-й танковой школе бундесвера в Мюнстере имеется «Пантера» Ausf А.
В швейцарском танковом музее в г.Туне, закрытом для посетителей, хранится танк модификации D.
В США тоже четыре «пантеры». Две — моделей А и G — в музее Абердинского полигона (Aberdeen Proving Ground Museum). Две других — в Форт-Кнокс, в музее кавалерии и бронетанковых войск (The Patton Museum fo Cavalry and Armor); обе машины модели G, причем одна из них статичная, а другая, с экспериментальной ходовой частью — на ходу.
В канадском военном музее (Military Museum of Canada) экспонируется «Пантера» Ausf А.
И, наконец, еще одну «Пантеру» модели А можно увидеть в Музее бронетанкового вооружения и техники в подмосковной Кубинке.

ОЦЕНКА МАШИНЫ

Ни один другой германский танк периода второй мировой войны не вызывает до сих пор столь противоречивых оценок специалистов, как «Пантера». Причем их спектр колеблется от сдержанно-неприязненных (уважать-то себя он заставил) до восторженных. Не претендуя на истину в высшей инстанции, попробуем дать свой вариант такой оценки.
Прежде всего необходимо определиться с классификацией. Немцы относили «Пантеру» к средним танкам, и у них имелись на то основания—«Тигр» был на 11 т, а «Королевский тигр» на 24 т тяжелее. Правда, следует учитывать, что немцы перешли на классификацию танков по боевой массе только с 1943 года, и путаница с этим вопросом у них оставалась большая. Если же брать за основу советский или американский опыт, то «Пантера» при своей массе в 44,8 т, однозначно, тяжелый танк. Наш ИС-2 весил 46 т, а американский М26 «Першинг» — 41,5 т. Поэтому традиционно приводимое сравнение с 30-тонными Т-34-85 и «Шерманом» представляется не вполне корректным. Однако, анализируя характеристики «Пантеры», волей-неволей приходится вспоминать и об этих наиболее массовых боевых машинах второй мировой войны, так как именно с ними «пантеры» встречались на поле боя наиболее часто.

Давая оценку конструкции «Пантеры», следует начать с компоновки. Как известно, компоновкой танка называется взаимное расположение в забронированном объеме рабочих мест экипажа, вооружения, силовой установки, агрегатов, механизмов и систем. Главная задача компоновки — получить высокие боевые и эксплуатационные показатели при малой массе, размерах и стоимости машины. Основная возможность ее решения — уменьшение внутреннего забронированного объема, которое, при сохранении рационального соотношения размеров, сокращает площадь броневой защиты, а при заданной степени бронирования — и массу корпуса с башней. Полученный таким образом резерв массы обычно используется для повышения огневой мощи и броневой защиты. Поэтому малый забронированный объем является показателем совершенства компоновки, необходимой предпосылкой для получения высоких боевых и технических характеристик танка.
У «Пантеры» дело с этим обстоит совсем плохо, что наглядно демонстрирует приводимая таблица.

При наибольшем внутреннем объеме «Пантера» вооружена и бронирована слабее, чем танки, создававшиеся для борьбы с ней. В чем же причина? Неужели немецкие конструкторы были глупее советских и американских? Конечно же, нет. Просто основным требованием к компоновке для них стало обеспечение эффективного применения вооружения. Главное внимание уделялось обеспечению высокой скорострельности, достигнутой за счет применения артсистемы среднего калибра и удобства работы экипажа в боевом отделении. Требуемое бронебойное действие удалось получить за счет высокой начальной скорости и конструктивной отработки снарядов.
При меньшем, чем у ИС-2, диаметре башенного погона в свету (1650 мм против 1800 мм) ширина рабочего места наводчика в плечах у «Пантеры» — 560 мм, а у советского танка — 520 мм. Относительная длина отделений управления и боевого у «Пантеры» составляла 70% длины корпуса, а у ИС-2 — только 53%.
Столь значительный объем «обитаемых» отделений танка безусловно создавал комфортные условия для работы экипажа из 5 человек, значительно более комфортные, чем у любого танка антигитлеровской коалиции. Немцы добились этого, главным образом, благодаря использованию компоновки с передним расположением трансмиссии, широко применявшейся на немецких танках и имевшей ряд преимуществ. В частности, совмещение отделения управления с трансмиссионным сокращало число изолированных отделений в танке и способствовало уменьшению длины корпуса. Облегчалось центральное размещение боевого отделения с тяжелой башней и оставалось место на подбашенном листе корпуса для люков водителя и радиста. Конструкция приводов управления была простой, а обслуживание агрегатов трансмиссии удобным.

Основной недостаток такой компоновки, свойственный, естественно, и «Пантере», состоял в увеличении общей высоты машины. Высота пола боевого отделения над днищем (у «Пантеры» — 500 мм) лимитировалась карданным валом, проходившим на уровне коленчатого вала двигателя. Сложно было осуществить эффективное охлаждение трансмиссии, сильный нагрев которой ухудшал условия работы водителя и радиста. Огромные трудности возникали при демонтаже вышедшей из строя трансмиссии. Стремясь облегчить процесс извлечения из танка коробки передач и механизма поворота, выполненных в едином блоке, немецкие конструкторы сделали лист крыши отделения управления съемным. Подобное решение, увеличивая длину отделения управления (и танка в целом), обусловило наличие в нем неиспользованного объема. Однако осуществить эту операцию в полевых условиях оказалось практически невозможно, и вышедшие из строя танки приходилось отправлять в глубокий тыл. В том числе и по этой причине в 1944 году из 2680 вышедших из строя «пантер» было восстановлено только 110.
Увеличению высоты танка способствовало и неудачное решение элементов подвески, при котором торсионы, расположенные над днищем, занимали 213 мм высоты корпуса. Размещение над днищем 32 торсионов исключало возможность полезного использования объема между ними. Применение подобной подвески было вызвано стремлением повысить плавность движения и обеспечить, таким образом, ведение прицельного огня с ходу, не внедряя стабилизатор наведения, создать который немцы так и не сумели. Плавность движения действительно повысилась, но вести прицельный огонь с ходу было нельзя.
Оставляла желать лучшего и конструкция ходовой части. Шахматное расположение большого количества катков дало возможность снизить нагрузку на каждый из них и ограничиться тонкой обрезинкой, избежав ее систематического перегрева и разрушения (свойственного, например, советскому Т-34). Вместе с тем ходовая часть «Пантеры» вызывала ярость у немецких танкистов своей сложностью в эксплуатации и ремонте. Широко известен пример с грязью и снегом, которые, забиваясь зимой между катками днем, замерзали ночью, лишая танк возможности двигаться. Кроме того, для демонтажа поврежденного катка из внутреннего ряда приходилось снимать от 4 до 5 катков из наружных рядов. К тому же ходовая часть с шахматным расположением катков является самой тяжелой по сравнению с другими типами ходовых частей.
Наряду со стремлением обеспечить высокую эффективность применения вооружения для немецких конструкторов одним из ведущих требований к компоновке являлось обеспечение хорошей поворотливости танка. Этого им удалось добиться за счет удачной конструкции механизма поворота, а также снижения отношения длины опорной поверхности к ширине колеи — L/B. У «Пантеры» это отношение равнялось 1,5, (у ИС-2 — 1,78, у «Шермана» — 1,82, у Т-34 — 1,5), благодаря чему огромная 45-тонная машина разворачивалась буквально на пятачке.

К безусловной удаче можно было бы отнести и конструкцию силовой установки, в частности, оригинальное расположение агрегатов системы охлаждения и топливных баков, если бы не целый ряд технических недостатков, связанных главным образом с недоведенностью двигателя и, как следствие, с низкой эксплуатационной надежностью, от которых не удалось избавиться вплоть до конца войны.
Говоря о конструкции «Пантеры» в целом, можно сделать вывод, что из-за спешки при проектировании и освоении серийного производства были допущены принципиальные ошибки, приведшие к неоправданному увеличению массы и габаритов танка. В процессе проектирования масса «Пантеры» возросла с 35 т по техзаданию до 45 т. Из-за избыточного внутреннего объема корпус стал на полметра длиннее, чем у более тяжелого, но более компактного «Тигра». Добиваясь выполнения уже упомянутых выше параметров: эффективного применения вооружения, минимального отношения L/B и обеспечения плавности хода, — немецкие конструкторы принесли в жертву многие другие характеристики танка. «Пантера» получилась дорогой, сложной в производстве, эксплуатации и ремонте. Вместе с тем ее огневые возможности находились на очень высоком уровне.

Из таблицы видно, что на дистанции 1000 м «Пантера» могла поразить все танки, кроме ИС-2, оставаясь практически неуязвимой для Т-34-85 и М4АЗ. Пробить лобовую броню ИСа она могла только с 500 м. Однако при боевом столкновении шансы этих двух танков уравнивались за счет других показателей. «Пантера» имела более совершенный и качественный прицел, большие боекомплект и скорострельность, существенно лучшие маневренные характеристики. Все эти показатели и позволяли «Пантере» в большинстве случаев добиваться победы над ИС-2.
«Пантеру» принято считать лучшим германским танком второй мировой войны, причем в наибольшей степени приближенным по характеристикам к современному понятию «основной». Насколько верно это утверждение? Во второй его части однозначно нет!
Для основного танка «Пантера» имела слишком несбалансированные характеристики. Хотя это был менее ярко выраженный оборонительный танк, чем «Тигр» и «Королевский тигр», которые можно рассматривать уже как противотанковые САУ с вращающейся башней, он значительно ближе к ним, чем к более сбалансированному среднему Pz.IV. Будучи по массе и габаритам тяжелым танком,«Пантера» вооружалась как средний. Тут мы вплотную подходим ко второй ошибке германского танкостроения. Первая связана с танками Pz.III и Pz.IV. Эти два танка вместе были не нужны — нужен был только Pz.IV.

Вторая, по мнению автора, связана с «Пантерой».«Пантера», призванная играть роль среднего танка, изначально предназначалась для замены Pz.IV, но этого не произошло, и «четверка» выпускалась вплоть до конца войны.С ролью тяжелого танка, с точки зрения боевой мощи и количества выпущенных машин, вполне справлялся «Тигр». В этой ситуации невольно задаешься вопросом: а не стала ли «Пантера» лишней? С точки зрения критерия «стоимость + эффективность» значительно проще и дешевле было вооружить 75-мм пушкой в 70 калибров Pz.IV, тем более что такой проект предлагался. Связанное с этим увеличение массы не могло слишком отрицательно сказаться на тактико-технических характеристиках этой технически хорошо отработанной, надежной и простой в эксплуатации боевой машины. Однако немцы пошли на все издержки, связанные с разработкой и запуском в производство в середине войны двух совершенно новых танков — тяжелого и «почти» тяжелого, что являлось большой, если не роковой ошибкой. Несмотря на то, что «Пантера» была безусловно сильным и грозным противником, все выше сказанное не позволяет автору безоговорочно считать ее лучшим германским танком второй мировой войны.

Список источников:


Бронеколлекция №2 1997г. - М.Баратинский Тяжелый танк "Пантера" приложение к журналу "Моделсит-Конструктор"
Торнадо - Военно-техническая серия 089 - Пантера лучший танк Panzerwaffe часть 1-3
