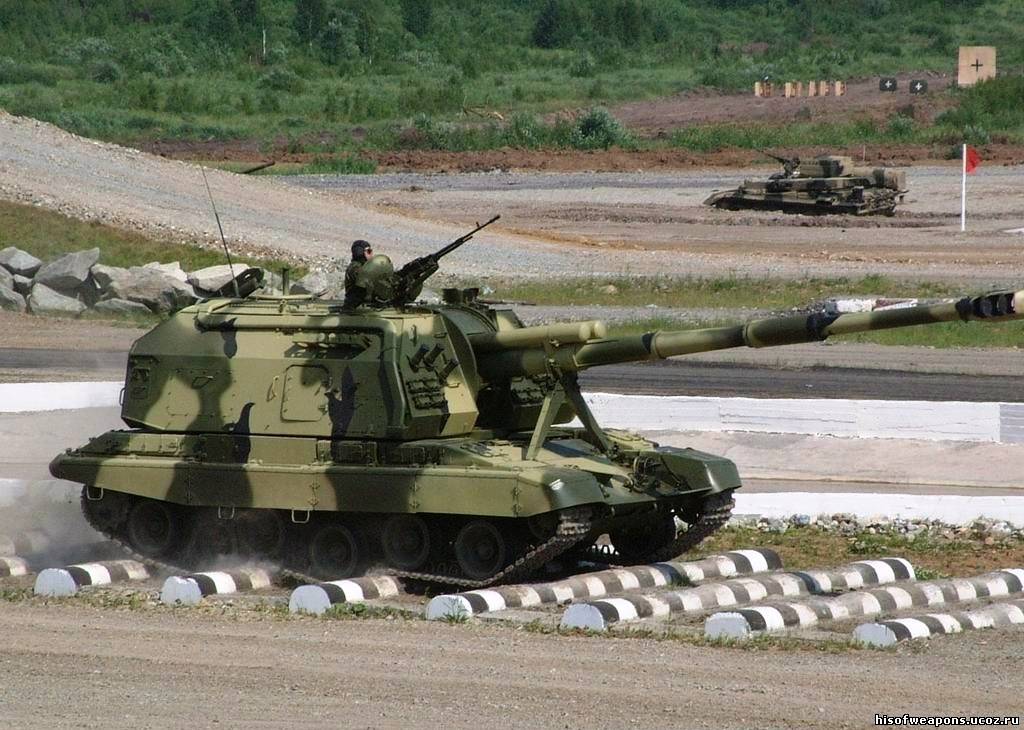

152-мм самоходная гаубица 2С19 «Мста-С»
152-мм самоходная гаубица 2С19 «Мста-С»

История создания

4 июля 1967 года вышло постановление СМ СССР N. 609-201, открывшее новые страницы в истории отечественной самоходной артиллерии. В соответствии с ним началось создание четырех образцов САУ. Два из них — 152-мм самоходная гаубица 2СЗ «Акация» и 240-мм самоходный миномет 2С4 «Тюльпан» - должны были разрабатываться на Уральском заводе транспортного машиностроения (УЗТМ) в Свердловске. Это предприятие имело давнюю «самоходную» историю. Во время Великой Отечественной войны здесь проектировались и производились все самоходные артиллерийские установки (САУ) на базе танка Т-34. После войны в стенах КБ УЗТМ под руководством Л И. Горлицкого родилась целая серия самоходных орудий различного назначения. Однако все они так и остались опытными и сейчас украшают коллекцию Музея бронетанкового вооружения и техники в подмосковной Кубинке. А до вышеупомянутого постановления было непонятное затишье — в 50—60-е годы на вооружение Советской Армии не приняли ни одной самоходной артиллерийской установки с орудием калибра свыше 100 мм.
Лишь в 70-х годах машинам периода Второй мировой войны и первых послевоенных лет появилась достойная замена. При разработке новых образцов сказался опыт, накопленный в КБ УЗТМ за предыдущие годы. В частности, все новые САУ проектировались на основе удачной ходовой части опытных образцов, не пошедших в серию. Это были уже упомянутые 2СЗ и 2С4, а также 152-мм самоходная пушка 2С5 «Гиацинт» Однако, когда «цветы» начали выпускаться серийно, Главное ракетно-артиллерийское управление выдало разработчикам новые требования на самоходную гаубицу калибра 152 мм. Артчасть предполагалась универсальной — для применения как на САУ, так и в буксируемой артиллерии. В то же время ходовую часть нового шасси планировалось унифицировать с ходовой частью основных танков, состоявших на вооружении и находившихся в производстве
Основными разработчиками САУ назначили УЗТМ (ныне ПО «Уралтрансмаш») — головной разработчик шасси «Объект 316» и машины в целом, а также Тульское КБ приборостроения (ныне НПО «Точность») разработчик боевого отделения. КБ завода №9 в Свердловске — качающейся части. Главным конструктором установки получившей обозначение ГРАУ 2С19 утвердили Ю.В. Томашева. В 1989 году новая самоходка была принята на вооружение под обозначением 2С19 «Мста-С» (С — самоходная, в отличие от буксируемого орудия 2А65 «Мста-Б», принятого на вооружение в 1986 году и имеющего аналогичную с 2С19 качающуюся часть). В те же годы на «Уралтрансмаше» создали специальный тренажер 2X51 "Бункеровка - для обучения расчетов САУ. Первые серии новых самоходных гаубиц выпускались на заводе «Уралтрансмаш». Вскоре специально для производства машин в необходимых для Советской Армии количествах построили завод в г. Стерлитамак (Башкирия).

Назначение

«Мста-С» предназначена для уничтожения тактических ядерных средств, артиллерийских и минометных батарей, танков и другой бронированной техники, противотанковых средств, живой силы, средств ПВО и ПРО, пунктов управления, а также для разрушения полевых фортификационных сооружений и препятствования маневрам резервов противника в глубине его обороны. Она может вести огонь по наблюдаемым и не наблюдаемым целям с закрытых позиций и прямой наводкой, включая работу в горных условиях (подъем орудия до +65°). При стрельбе используются как выстрелы из боеукладки, так и подающиеся с грунта, при этом скорострельность не снижается.

Состав и конструктивные особенности

САУ "Мста-С" (2С19) выполнена по классической схеме и представляет собой бронированную башню с орудием 2А64, которая установлена на специально разработанном самоходном гусеничном шасси с моторным отделением в кормовой части, унифицированном по основным узлам с танками Т-80 (ходовая часть) и Т-72 (моторно-трансмиссионная установка). В центре САУ расположено боевое отделение.

Бронированный корпус САУ по конструкции и геометрии подобен корпусу танка Т-72, но есть и небольшие отличия. Так, бронирование самоходки более слабое, чем у танка. Поскольку оно должно обеспечивать защиту экипажа, вооружения, боезапаса и оборудования только от бронебойных пуль и осколков, лобовая часть не имеет комбинированного бронирования и сделана из гомогенной броневой стали. Верхний (подбашенный) лист корпуса рассчитан под погон диаметром 2444 мм, а нижняя часть корпуса отличается в связи с применением в подвеске торсионных валов и балансиров от танка Т-80. В корпусе смонтированы двигатель, трансмиссия, приводы управления и подвеска.

Двигатель — марки В-84А. Это V-образный 12-цилиндровый высокоскоростной 4-тактный дизель жидкостного охлаждения мощностью 618 кВт, способный работать на шести видах топлива. Его коробка передач имеет семь передач переднего хода и одну заднего. (Может быть установлен также двигатель В-46-6, задросселированный до 574 кВт). Электрооборудование включает в себя четыре аккумуляторные батареи напряжением 27 В. Ходовая часть САУ аналогична танковой (Т-80) и состоит (применительно к одному борту) из шести опорных катков, направляющего колеса с механизмом натяжения гусеницы, ведущего колеса со съемными зубчатыми венцами и пяти поддерживающих роликов. Подвеска независимая с длинными торсионами, из-за чего соответствующие катки правого и левого бортов расположены не соосно (катки левого борта смещены вперед на 110 мм). Первый, второй и шестой катки имеют регулируемые телескопические амортизаторы, стопорящиеся во время стрельбы для гашения колебаний. При этом отпадает необходимость в использовании стабилизирующих сошников. Гусеница шириной 580 мм, оснащенная резинометаллическими шарнирами и обрезиненной беговой дорожкой, тоже заимствована у Т-80.

Башня сварена из катаных броневых листов. В ней находятся: гаубица 2А64 с системой наведения и прицеливания, система автоматизированной подачи и хранения снарядов (включает в себя конвейер подачи снарядов с грунта, укладку 6ЭЦ19 с программируемой выдачей и исполнительный механизм координации углов с подачей снарядов от укладки к орудию), агрегат бортового питания АП-18Д с автономной системой питания, фильтровентиляционное оборудование, средства связи (внутренние телефонные, внешние проводные и радио) и система герметизации казенной части гаубицы предотвращающая загазованность боевого отделения. Масса башни без боекомплекта 13500 кг.
Масса машины составляет 42 т, экипаж — пять человек (при подаче боеприпасов с грунта – 7 человек).

Вооружение

Вооружение самоходной артиллерийской установки состоит из 152-мм гаубицы 2А64 и 12,7-мм зенитного пулемета НСВТ-"Утес", смонтированного на командирской башенке в составе зенитной установки (ЗПУ) с дистанционным управлением и прицелом ПЗУ-7. Нарезная гаубица 2А64 имеет раздельно-гильзовое заряжание. Углы наведения: горизонтальный — 360°, вертикальный от -3° до +65°. Стрельба ведется осколочно-фугасными снарядами (ОФС) ЗОФ45 (на дальность 24700 м) в составе выстрелов ЗВОФ58, ЗВОФ72, ЗВОФ7Э и активно-реактивными снарядами (АРС) ЗОФ61 (на дальность 28900 м) в составе выстрела ЗВОФ91 кассетными снарядами типа 3023, содержащими 42 противотанковых суббоеприпаса (дальность стрельбы 26000 м), снарядами-постановщиками активных радиолокационных помех типа ЗНСЗО (на дальность 22300 м), дымовыми снарядами-целеуказателями в составе выстрела ЗВДЦ8, а также спецбоеприпасами. Возможно использование и всех типов штатных боеприпасов Д-20 и 2СЗ, а также управляемых снарядов с лазерной подсветкой ЗОФЗЭ "Краснополь" в составе выстрела ЗВОФ64. Подсветка цепей производится передовыми артиллерийскими наблюдателями с помощью приборов 1Д15 (ПП-3), 1Д20, 1Д22 или 1Д26.

Наличие полуавтоматической системы заряжания облегчает работу экипажа и обеспечивает скорострельность до 7—8 выстрелов в минуту при использовании внутреннего боезапаса и до 6-7 выстрелов в минуту при подаче боеприпасов с грунта. Весь боекомплект расположен в башне. Он состоит из 50 выстрелов калибра 152 мм (стандартный набор — 20 ОФС и 30 АРС), а также 300 патронов для пулемета. Масса боекомплекта составляет 2470 кг. Система перезарядки позволяет вести огонь при любых углах наведения по направлению и возвышению орудия с максимальной скорострельностью без возвращения орудия на линию заряжания. Масса снарядов превышает 42 кг, поэтому для облегчения работы заряжающего из боеукладки они подаются автоматически. Механизм для подачи зарядов — полуавтоматического типа. Конструкция стеллажей боеприпасов позволяет размещать все штатные типы снарядов, а поиск нужного из них и управление всем процессом заряжания ведет контрольная система механизма заряжания. Кроме того, она подсчитывает и фиксирует число выстрелов соответствующего типа. Доставку выбранных снарядов и зарядов к орудию осуществляют два независимых конвейера. Каждый из них обслуживается своим заряжающим, что повышает скорострельность. Наличие дополнительных конвейеров подачи боеприпасов с грунта позволяет вести стрельбу, не расходуя внутренний боезапас. При переводе установки в походное положение дополнительный конвейер подачи снарядов складывается и закрепляется на башне, а другой убирается внутрь. Стреляные гильзы автоматически выбрасываются через люк под стволом орудия, что значительно уменьшает загазованность боевого отделения.

Пулеметно-зенитная установка ПЗУ-5, предназначенная для самозащиты от легких бронированных машин, вертолетов и самолетов, аналогична применяемой на танках Т-64А/Б/БВ и Т-80УД. Управляется она дистанционно из башни. Пулемет НСВТ-12.7 "Утес" (6П11) обладает прицельной дальностью 2000 м и скорострельностью 700-800 выстрелов в минуту при углах вертикального наведения от -3° до +70°. Боезапас его состоит из пяти лент по 60 патронов в каждой.

Оборудование

САУ оборудована двумя прицелами панорамным (1П22), находящимся в поворотном бронеколпаке на крыше башни, и прямой наводки (1П23), окно которого расположено на лобовом листе башни. Первый из них имеет 3.7-кратное увеличение и автоматическую горизонтальную стабилизацию поля зрения при условии, что крен машины не превышает 5°. В походном положении прицел убирается за защитную шторку справа от него. Прицел 1П23 увеличивает в 5,5 раза в пределах углов наведения от -4° до +55°.
Привод 2Э46 гаубицы электрический по вертикали — автоматически, по горизонтали — от пульта управления. Автоматическое восстановление угла возвышения после каждого выстрела упрощает работу наводчика. При стрельбе он выполняет только одну операцию — удерживает управляющим устройством панорамный прицел на точке прицеливания. В критических ситуациях командир машины имеет возможность самостоятельно наводить и стрелять из орудия, используя дублирующее оборудование. При отключении электропитания применяется резервная система ручного заряжания и наведения. «Мста-С» оснащена системой приема и передачи данных стрельбы 1В122 (проводной и радио) на расстояние до 500 м. Контроль за наведением и координацией взаимодействия батареи ведется машиной управления огнем — командирской или старшего офицера.

Для обеспечения работы систем САУ при выключенном или отказавшем основном двигателе используется автономный агрегат питания АП-18Д — газовая турбина мощностью 16 кВт. Время ее непрерывной работы — 8 часов.
Члены экипажа переговариваются с помощью аппаратуры внутренней телефонной связи 1В116 на семь абонентов. Внешняя связь обеспечивается УКВ-радиостанцией Р-173 с дальностью действия до 20 км. К дополнительному оборудованию самоходки относятся автоматическая система пожаротушения 3-кратного действия с аппаратурой управления ЗЭЦ11-2, две фильтровентиляционные установки; система самоокапывания, смонтированная на нижнем лобовом листе: термодымовая аппаратура (ТДА), работающая от основного двигателя; система 902В "Туча" для стрельбы 81-мм дымовыми гранатами; два танковых дегазационных прибора (ТДП).

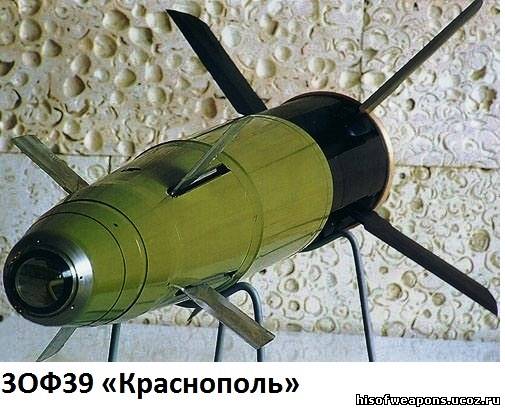

Впервые «Мста-С» была представлена широкой общественности на авиасалоне в г. Жуковский в августе 1992 года, затем на выставке IDEX-93 в Абу-Даби (Объединенные Арабские Эмираты) в феврале 1993 года, где продемонстрировала отличные ходовые и огневые качества. В частности, при стрельбе на дальность в 15 км сорока снарядами "Краснополь" оказались пораженными 38 целей.
Самоходная гаубица предлагается на экспорт, в том числе и с артиллерийской частью калибра 155 мм, которая может вести стрельбу снарядами "Краснополь-М", а также западными боеприпасами того же калибра. Стоимость одной САУ оценивается в 1,6 млн долларов.

МОДИФИКАЦИИ

"Мста-С" использовалась в борьбе с незаконными бандформированиями в Чечне. По результатам боевого применения ФГУП "Уралтрансмаш" совместно с ВНИИ "Сигнал" и другими предприятиями провел комплекс работ по модернизации САУ. Она оснащена дополнительными приборами-индикаторами наводчика и заряжающего, бортовой ЭВМ с модемом, дисплеем и цифровым датчиком угла возвышения орудия.

Существуют следующие модификации САУ 2С19 «Мста-С»:

  • 2С19М разработки ЦКБ «Титан» - оснащена системой управления огнем (СУО).
  • 2С19М1 – оснащена аппаратурой наведения огня (АСУНО) «Успех-С» (баллистический вычислитель, аппаратура топопривязки и ориентирования, спутниковая навигационная система), обеспечивающая автоматическое бесприцельное наведение и хранение информации не менее чем по 10 огневым задачам.
  • 2С19М1-155 – экспортная версия со 155-мм орудием стандарта НАТО.

Для повышения эффективности боевого применения САУ "Мста-С" в настоящее время может быть использована универсальная автоматизированная система управления огнем (АСУО) "Капустник-Б" (командно-наблюдательный пункт 1В152 на базе БТР-80 и унифицированный пункт управления огнем дивизиона, батареи 1В153 на базе шасси "Урал-4320") и автоматизированная система управления и наведения "Успех-С", разработанные ВНИИ "Сигнал", (г. Ковров). При их совместном использовании обеспечивается использование САУ "Мста-С" в режиме реального времени за счет сокращения времени на открытие огня. При этом повышается мобильность, маневренность и живучесть установки.
В ходе модернизации был создан экспортный вариант САУ "Мста-С" под калибр НАТО 155-мм. К этому образцу САУ значительный интерес проявили Индия, Аргентина, Чили и ряд других стран. Это обусловлено автоматизированной подачей картузного заряда (у зарубежных аналогов ручная) и рядом других ноу-хау, реализованных в экспортном варианте «Мста-С».
Первый опытный образец модернизированной САУ "Мста-С", который демонстрируется на выставке вооружений в г. Нижний Тагил, провел уже более 100 стрельб, в ходе которых было подтверждено полное соответствие заявленных характеристик как по точности стрельбы, так и по износостойкости и живучести ствола (ОАО "Мотовилихинские заводы").
Стоимость модернизированной САУ "Мста-С" меньше ее зарубежных аналогов, которая составляет около 3 млн. долл.

НА ВООРУЖЕНИИ

По состоянию на 2010 год в российской армии имелось 550 гаубиц «Мста-С».
Также данные самоходные орудия состоят на вооружении в армии Украины, Белоруссии, Венесуэлы и Эфиопии. К экспортной версии 2С19М1-155 проявляют интерес Индия, Чили и Аргентина.
САУ 2С19 «Мста-С» организационно объединяются в огневые батарейные артиллерийские комплексы (ОБАК) «Капустник». В состав последних обычно входят: машина командира батареи 1В152 «Капустник-Б» (на базе унифицированного шасси УНШ), машина старшего офицера батареи 1В153 и до восьми самоходных гаубиц 2С19. Такая батарея может выпустить до 3 т снарядов в минуту, а при ведении огня на предельную дистанцию до падения первого снаряда в воздухе может быть до 70 снарядов. ОБАК является базовым звеном для формирования любых артиллерийских частей.

Являясь основой парка самоходной артиллерии ВС РФ, САУ «Мста-С» уже не в полной мере удовлетворяют современным требованиям, и уступают САУ более поздней разработки в дальности стрельбы (например, германской PzH 2000 с дальностью стрельбы 30 км). Сейчас в России ведется разработка более совершенной двуствольной САУ 2С35 «Коалиция-СВ», дальность стрельбы которой должна составить до 40 км.


 Характеристики 2С19 «Мста-С»
Длина с пушкой вперед, мм 11917
Длина корпуса, мм 6040
Ширина по бортовым экранам, мм 3584
Высота по крышу башни, мм 2985
Колея, мм 2800
Клиренс, мм 435
Вооружение (боезапас) 152-мм нарезная гаубица 2А64 (50),
зенитный пулемет НСВТ-12,7 «Утес» (300)
Максимальная дальность стрельбы, км 24,7*
Минимальная дальность стрельбы, км 6,5
Скорострельность, выстр./мин 7-8
Угол возвышения/склонения, град +68/-4
Угол горизонтального наведения, град 360
Начальная скорость ОФС, м/с 828
Масса ОФС, кг 43,56
Масса установки, т 42 ± 2,5%
Экипаж, чел 5
Двигатель (тип) В-84А (Д, V12)**
Мощность двигателя, л.с. 840
Максимальная скорость движения, км/час 60
Запас хода, км 500
 * для ОФС с газогенератором - 28,5 км
 ** Может устанавливаться двигатель В-46-6, задросселированный до 780 л.с.


Список источников:


Холявский Г.Л. "Энциклопедия бронетехники.Гусеничные боевые машины."
Современная армия
Оружие России
Военное обозрение
