McDonnell Douglas АН-64A «Apache»

Вертолет «Apache», считающийся первым в мире настоящим вертолетом-штурмовиком, получил признание во время операции «Буря в пустыне». Именно эти вертолеты выполнили первое боевое задание на этой войне, уничтожив в первый же день иракские оборонительные позиции.

Вертолет АН-64 «Apache» объединил в себе вертолетные качества с огневой мощью самолета-штурмовика. Как и пехотинец, вертолет АН-64 может оперативно маневрировать с целью наиболее эффективного использования своего вооружения. Он также способен укрываться в складках местности, резко «нырять», внезапно появляться и оперативно реагировать на быстро меняющуюся боевую обстановку. Но, в отличие от пехотинца, он может быстро доставлять свое тяжелое вооружение на большое расстояние. Действуя на поле боя совместно с самолетами радиоэлектронной разведки и связи Boeing /Northrop Grumman E-8 "J-STARS", вертолет «Apache» становится решающим фактором в успехе военной операции.
С виду неуклюжий и похожий на странного жука, вертолет преображается, когда несет ПТУР «Hellfire», неуправляемые ракеты «Hydra» и пушку М230 «Chain Gun». Этому мощному арсеналу помогает эффективная система высокотехнологичных датчиков (оптоэлектронных и тепловых), которые в любое время суток позволяют бороться с врагом.
Вертолет «Apache» был задуман и разработан в годы «холодной войны», так как Западу требовалось адекватное средство против тяжелых танков. Сегодня уже почти забыто время, когда странам НАТО угрожали десятки тысяч танков, находящихся на вооружении Советского Союза и его союзников по Варшавскому Договору. Вертолет «Apache» способен обнаружить танк и уничтожить его, при этом он может использовать складки местности, чтобы незаметно приблизиться к цели. Когда все готово для удара, вертолет резко «подскакивает» из-за укрытия и применяет свое смертельное оружие, будучи недосягаемым для танкового оружия. Если ситуация складывается не так, как нужно, то вооружение «Apacheа» позволяет ему вести бой и на ближних дистанциях.
Вертолеты «Apache» способны выполнять свою задачу, несмотря на некоторые ограничения. Многие из находящихся на вооружении вертолетов не имеют систему спутниковой навигации GPS и оборудование для выполнения длительных полетов в режиме следования рельефу местности. Являясь продуктом 1970-х годов, вертолет АН-64 в большей степени «аналоговый» боец, а не «цифровой». Чтобы заложить в вертолетные системы план боевого задания, необходимо проделать долгую и трудную работу, причем этот план сначала надо написать на бумаге. «Apache» выполняют задание группой, и если связь в группе потеряна, то и выполнить поставленную задачу уже нельзя. Экипажи вертолетов на себе проверяют правдивость высказывания немецкого военного теоретика и генерала Карла Клаузевица, который говорил, что «при соприкосновении с противником ни одни план не выживает». Пилоты должны летать и сражаться в стрессовой ситуации, надеясь, что все ответы на поставленные вопросы оказались правильными до того момента, когда начнется стрельба.
Стрелок-оператор и пилот сидят тандемом в двухместной кабине. Экипаж имеет прекрасный обзор и может эффективно управлять вертолетом. Вертолет быстро реагирует на команды от органов управления. Колесное шасси обеспечивает свободное перемещение по земле.
Боевой вертолет АН-64 «Apache» - грозное оружие. Но не он был первым в этом качестве. Первенство на рынке боевых винтокрылых машин принадлежит вертолету Bell AH-1G «Huye Cobra», дебют которой состоялся в годы вьетнамской войны.
В настоящее время в шести странах, имеющих на вооружении вертолеты «Apache», осуществляются программы их дальнейшего совершенствования. Цель этих программ заключается в том, чтобы в конструкцию вертолета, созданного в 1970-х годах, внедрить современные радиолокационные системы и цифровую авионику. Когда-то вертолет «Apache» рассматривался только как противотанковое средство, а сейчас он превращается в эффективное и мощное многоцелевое оружие поля боя XXI столетия.

История разработки вертолета «Apache»

Потерпев неудачу с разработкой усовершенствованного боевого винтокрыла Lokheed АН-56А «Шайен», осуществлявшейся в 1962 - 1970 гт. по программе AAJFSS (усовершенствованная боевая система для непосредственной поддержки), расходы по которой превысили 600 млн долларов и которая была оценена как «оглушительный провал», армия США пыталась использовать боевые вертолеты промежуточного типа: Sikorsky S-67, разработанный на базе вертолета S-61 и Bell 309 «King Cobra», разработанный на базе вертолетов Bell 209 «Huye Cobra» и «Sea Cobra». Однако в 1972 г. было установлено, что ни один из этих вертолетов, также как и модифицированные винтокрылы АН-56, не удовлетворяет требованиям армии, которая решила начать новую программу усовершенствованного боевого вертолета ААН (Advanced Attack Helicopter), предложенную в августе 1972 г. вертолетостроительным фирмам для участия в конкурсе армии США.
В октябре 1972 г. были разработаны требования к вертолету АНН: вооружение: пушка калибром 30 мм и скорострельностью 500-700 выстрелов в минуту на турельной установке с боезапасом 800 снарядов и до 16 ПТУР «Тоу» на четырех пилонах или до 72 НАР калибром 70 мм в четырех контейнерах;
экипаж из двух человек, расположенных тандемом; расчетная взлетная масса 7260 кг; скороподъемность при вертикальном взлете 2,5 м/с; перегоночная дальность с подвесными топливными баками 1480-1350 км; навигационное оборудование с приборами ночного видения, обеспечивающее полеты в сложных метеорологических условиях и ночью на высоте менее 30 м со скоростью более 90 км/ ч; система пассивного радиопротиводействия наземным РЛС; система уменьшения ИК-излучения и окраска вертолета неотражающей краской для уменьшения вероятности обнаружения; бронирование кабины экипажа и наиболее важных агрегатов для защиты от пуль калибром 12,7 мм; продолжительность технического обслуживания вертолета: на один час полета 8-15 ч.

В августе 1972 г. армия США опубликовала официальный запрос на предложения по созданию на конкурсной основе усовершенствованного боевого вертолета нового поколения ААН (Advanced Attack Helicopter). Вертолет ААН рассматривался как замена вертолетам Bell АН-1 «Cobra», которые сыграли важную роль на заключительном этапе войны во Вьетнаме. Главной задачей будущего вертолета ААН были ночные ударные операции на европейском театре военных действий. В ответ на запрос пять вертолетостроительных фирм США представили свои предложения. Это были фирмы «Bell», «Boeing-Vertoll»(совместно с фирмой «Grumann»), «Hughes Helicopters», «Lokheed» и «Sikorsky». Из них фирма «Bell» считала себя, не без оснований, потенциальным победителем. Действительно, из всех конкурсантов фирма «Bell» обладала наибольшим опытом в создании боевых вертолетов. Разработанный ею вертолет YAH-63 («Модель 409») с виду выглядел вполне безупречно. Фирма «Hughes Helicopters» создала какой-то угловатый и неуклюжий вертолет «Модель 77», получивший в американской армии обозначение YAH-64.
22 июня 1973 г. министерство обороны США объявило, что для дальнейшей разработки и сравнительных испытаний выбраны вертолеты Bell YAH-63 и Hughes Helicopters YAH-64. Так начался первый этап программы ААН. Каждой фирме поручили построить по три вертолета: два летных и один для наземных испытаний, так называемый вертолет GTV (Ground Test Vehicle). К июню 1975 г. фирме «Hughes Helicopters» удалось приступить к наземным испытаниям первого летного опытного вертолета AV-01 (Air Vehicle-01). На этом вертолете отрабатывались силовая установка и некоторые системы. Для летных испытаний предназначался вертолет AV-02. Следует отметить, что вертолет AV-01 так никогда и не взлетел, фактически он выполнял роль вертолета GTV.
Фирма «Bell» опережала конкурента. Еще в апреле 1975 г. был готов вертолет YAH-63 GTV, который заставил фирму «Hughes Helicopters» ускорить разработку своего вертолета. В результате первый полет опытного вертолета YAH-64 состоялся 30 сентября 1975 г., на день раньше вертолета YAH-63.
Началась интенсивная программа летных испытаний. Сначала это были заводские испытания, а потом сравнительные в армии США. В этот момент вместо предлагавшихся ПТУР «Тоу» было решено вооружить вертолет ААН ракетами Rocwell «Hellfire». ПТУР «Hellfire» специально создавалась для вертолетов. Это была ракета с лазерным наведением, способная поражать цели на расстоянии более 6 км. В ней был заложен принцип «выстрелил и забудь», т. е. после пуска вертолет должен был скрываться, а управление ракетой переходило к наземному оператору, обеспечивавшему лазерную подсветку цели.

10 декабря 1976 г. после анализа итогов сравнительных испытаний армия объявила вертолет Hughes YAH-64 победителем программы ААН. Во время первого этапа испытаний у этого вертолета были различные проблемы, пришлось даже переделывать несущий винт: увеличили длину вала несущего винта, а законцовки лопастей сделали стреловидными. Масса планера опытного вертолета оказалась завышенной, чтобы ее уменьшить, фирма «Hughes Helicopters» изменила конструкцию оперения и применила облегченную систему «Black Hole» для снижения температуры выхлопных газов.
В соответствии с контрактом на второй этап испытаний фирма «Hughes Helicopters» была обязана построить три вертолета АН-64 и один вертолет GTV (отвечающие серийному стандарту) и завершить интеграцию системы вооружения и датчиков. Первый полет вертолета AV-02, модифицированного в серийный вариант, состоялся 28 ноября 1977    г. В апреле 1979 г. начались пуски ПТУР «Hellfire». На опытных вертолетах испытывались две системы целеуказания и ночного видения TADS/PNVS (Target Acquisition and Designation Sight/Pilot's Night Vision Sensor). На вертолете AV-02 стояла система фирмы «Мартин-Мариэтта», а на машине AV-03 - фирмы «Northrop».

16 марта 1980 г. поднялся в воздух вертолет AV-06, последний из установочной серии из трех машин, предусмотренных на втором этапе испытаний. На этом вертолете впервые применили низкорасполженный цельноповоротный стабилизатор и рулевой винт с увеличенным диаметром. В апреле 1980 г. в программе разработки вертолета наступил важный момент - фирма «Мартин-Мариэтта» победила в конкурсе на систему TADS/PNVS.
1980-й год завершился на трагической ноте. 20 ноября вертолет AV-04 выполнял полет с целью испытаний системы управления углом установки горизонтального стабилизатора. Вертолет сопровождал самолет T-28D, в кабине которого сидел кинооператор. В один из моментов оба летательных аппарата сблизились на опасное расстояние и столкнулись. В катастрофе выжил только пилот самолета.
В мае 1981 г. вертолеты AV-02, 03 и 06 были переданы армии для заключительных оценочных испытаний в учебном центре в Форт-Хантер-Лиггете. Все прошло удачно. В результате этих испытаний приняли решение установить на вертолет новую модификацию ГТД Дженерал Электрик T700-GE-701 мощностью по 1690 л. с. Позднее в этом году вертолету присвоили название «Apache».

15 апреля 1982 г. было получено долгожданное разрешение приступить к полномасштабному серийному производству вертолетов «Apache». Армия США объявила, что закупит 536 вертолетов, но затем была вынуждена ограничиться покупкой 446 машин. Исходя из этого, фирма «Hughes Helicopters» рассчитала, что программа производства будет стоить 5,994 млрд. долл. В армии всегда понимали, что уложиться в расчетную цену одного вертолета, равную 1,6 млн. долл. (в ценах 1972 г.), не удастся. Теперь же., по оценкам фирмы «Hughes Helicopters», цена одной машины подскочила до 13 млн. долл. (к концу 1982 г. она возросла до 16,2 млн.). Не случайно программа боевого вертолета ААН попала под огонь критики в правительстве США. Но у «Апача» имелись влиятельные друзья. Командующий вооруженными силами НАТО в Европе генерал Бернард Роджерс направил 22 июля 1982 г. письмо сенаторам, выступавшим против программы ААН. В этом письме он рассказал об угрозе, которую несут Западной Европе войска Варшавского Договора, особенно их танковые армии. Свое послание генерал закончил так: «Нам в Европе срочно нужны вертолеты АН-64, мы не можем себе позволить, чтобы их танки шли как по гладкой доске».

30 сентября 1983 г., спустя восемь лет после первого полета, на заводе фирмы «Hughes Helicopters» в Меса (шт. Аризона) для армии США состоялась официальная презентация первого серийного вертолета «Apache». Руководитель проекта бригадный генерал Чарльз Дренц тогда объявил, что начальная цена одного вертолета равна 7,8 млн. долл. (по курсу 1984 г.) или 9 млн. долл. по текущему курсу. С учетом затрат на НИОКР эта цена достигает почти 14 млн. долл. Фирма «Hughes Helicopters» планировала к 1986 г. довести серийное производство вертолетов до 12 единиц в месяц. Таким образом, в бюджете министерства обороны США на 1985 ф. г. предусматривалась закупка 144 вертолетов. В следующем 1986 ф. г. планировалось приобрести также 144 машины, а в 1987 ф. г. - всего 56.
Первый, по-настоящему серийный вертолет АН-64 PV-01 выполнил 9 января 1984 г. первый полет продолжительностью 30 мин. К этому времени опытные машины провели в воздухе свыше 4500 ч. Это событие произошло после того, как 6 января стало известно, что фирма «Hughes Helicopters» становится дочерним предприятием корпорации «McDonnell Douglas».
Церемония передачи первого вертолета АН-64А американской армии состоялась 26 января 1984 г. В действительности, это была формальная процедура, поскольку первая серийная машина PV-01 осталась в собственности фирмы «Hughes Helicopters/McDonnell Douglas». Фактически первым вертолетом «Apache», который армия могла считать своей собственностью, оказалась машина под номером PV-13. Именно на этом вертолете армейские летчики улетели к себе на базу.
Первые серийные «Apache» сначала попадали в учебно-тренировочные эскадрильи на базах в Форт-Юстисе (шт. Вирджиния), где находился центр подготовки специалистов по обслуживанию и логистике, и Форт-Ракере (шт. Алабама), где готовились летные экипажи. Была объявлена программа закупок вертолетов «Apache»: 138 - в 1985 ф. г., 116 - в 1986 ф. г., 101 - в 1987 ф. г., 77-в 1988 ф. г., 54- в 1989 ф. г., 154- в 1990 ф. г. и еще 10 вертолетов, но уже только в 1995 ф. г. Если учесть шестерку опытных и предсерийных вертолетов, а также 171 вертолет, заказанный в первой половине 1980-х годов, то общее число закупок достигло 827 единиц. Первой штатной вертолетной частью стал 7-й батальон 17-й кавалерийской бригады, в котором в апреле 1986 г. началась 90-дневная переподготовка. Последний, 821-й серийный вертолет АН-64А «Apache» был поставлен на вооружение 30 апреля 1996 г.

КОНСТРУКЦИЯ.

Вертолет выполнен по одновинтовой схеме с рулевым винтом. Фюзеляж цельнометаллический типа полумонокок из алюминиевых сплавов. Кабина экипажа двухместная, с тандемным расположением сидений; переднее сиденье стрелка опущено на 0,48 м вниз относительно заднего сиденья летчика. Броня, защищающая кабину  экипажа снизу и с боков, и броневая перегородка между сиденьями изготовлены из материалов на основе бора и должны противостоять попаданию снарядов калибром 23 мм. На уровне плеч летчика и стрелка имеются также выдвижные броневые щитки. Панели остекления кабины выполнены плоскими с целью уменьшения бликообразования. Вертикальное оперение стреловидное, горизонтальное размахом 3,4 м, прямое, цельноповоротное, нижнерасположенное. Предусмотрены складывание хвостовой балки и отстыковка крыла.
Крыло прямое, размахом 5,23 м, снабжено закрылками, отклоняющимися вниз на 20° автоматически, в зависимости от скорости и высоты полета. Во время посадки на режиме авторотации для разгрузки крыла закрылки могут отклонятся вверх на 45°. Крыло съемное, консоли крепятся по бокам кабины и имеют по два пилона для крепления вооружения или подвесных баков, на концах крыла также могут устанавливаться УР.
Несущий винт четырехлопастный, с бесшарнирным креплением лопастей. Лопасти прямоугольной формы в плане, со стреловидными законцовками. Втулка выполнена из алюминиевого сплава. Крепление лопастей к втулке осуществляется посредством торсионов (пакетов упругих пластин) из нержавеющей стали. Особенностью установки несущего винта является использование прикрепленного к фюзеляжу неподвижного полого вала, внутри которого проходит вал несущего винта. Лопасть имеет пять лонжеронов, выполненных из алюминиевого сплава, при повреждении одного из них работоспособность лопасти сохраняется; хорда лопасти 0,53 м, профиль НН-02 имеет большую кривизну. Крутка лопасти — 9°, масса лопасти 77 кг.
Рулевой винт четырехлопастный, установлен с левой стороны киля. Состоит из двух двухлопастных винтов, установленных по X-образной схеме (лопасти расположены под углом 60° и 120° друг к другу). Крепление лопастей к втулке осуществляется посредством торсионов. В конструкции втулки используются эластомерные подшипники.
Силовая установка состоит из двух ГТД Дженерал Электрик Т700- GE-701 мощностью по 1265 кВт/ 1695 л. с., ограниченной для обеспечения резерва мощности в боевых условиях. При выходе из строя одного ГТД мощность второго автоматически увеличивается до 1285/ 1723 л. с. Двигатели имеют модульную конструкцию и размещены в гондолах по бокам фюзеляжа. Редуктор двигателя понижает скорость вращения вала с 17 000-21 000 до 9800 об/мин. Воздухозаборники кольцевого типа, с противообледенительной системой и центробежным фильтром твердых частиц. Для снижения теплового излучения установлены сопла с пассивным охлаждением «Блэк Хоул». Сухая масса двигателя 192 кг, размеры 1,181 х х 0,635 х 0,584 м.
Трансмиссия состоит из главного и промежуточных редукторов несущего и рулевого винтов, понижающих скорость вращения соответственно с 9800 до 300 об/мин, с 9800 до 3700 об/мин и с 3700 до 1400 об/мин. Вал привода рулевого винта выполнен из легких сплавов. Все муфты трансмиссии имеют большие размеры для повышения живучести. Смазка осуществляется маслосистемой, которая включает два независимых комплекта маслобаков, насосов и маслопроводов. Критические участки снабжены масляными фитилями, которые продолжают обеспечивать смазку этих участков в течение 30 мин работы при отказе обеих маслосистем.
Шасси трехопорное, с хвостовым колесом, неубирающимся. Главные опоры имеют подвеску рычажного типа с масляно-воздушными амортизаторами и могут складываться назад для уменьшения габаритов при транспортировке. Шасси рассчитано на нормальную скорость снижения 3,0 м/с и 12,8 м/с при аварийной посадке.
Система управления бустерная, дублированная. Основная система управления несущим винтом механическая, с гидроусилителями, защищена в критических местах дополнительной броней. Резервная система управления несущим винтом электродистанционная. Система управления рулевым винтом состоит из двух механических систем (с жесткой тросовой проводкой), разнесенных друг от друга на возможно большее расстояние. При работе запасной системы вертолет может продолжать полет в течение 30 мин.
Топливная система состоит из двух протектированных топливных баков общей емкостью 1422 л, один из которых расположен за сиденьем летчика, второй - за главным редуктором.
Гидравлическая система дублированная, с рабочим давлением 20,6 мПа/210 кг/см2. Основная и вспомогательные системы независимые, служат для управления несущим и рулевым винтами.
Вспомогательная система обеспечивает также управление тормозом несущего винта, системой оружия, вспомогательной силовой установкой и закрылками.
Электронное оборудование включает радиостанции ARC-164 и AN/ ARC-186, работающие в КВ- и УКВ-диапозонах, доплеровскую навигационную систему ASN-128, обеспечивающую автоматическое выдерживание вертолета над целью и полет в режиме следования рельефу местности, электронно-оптическую, прицельно-навигационную систему ночного видения TADS/PNVS, в которую входят лазерный дальномер и целеуказателъ; систему ночного видения FLIR; нашлемную систему индикации и прицеливания IHADSS; ЭВМ для управления стрельбой и стабилизированного прицеливания. Средства пассивной защиты состоят из приемника обнаружения радиолокационного излучения, передатчиков помех ИК- и радиолокационных диапазонах, дипольных отражателей и ИК ложных целей.
Вооружение состоит из одноствольной пушки М250 Е1 «Chain Gun» калибром 30 мм, установленной на турели под фюзеляжем между основными стойками шасси, боезапас 1200 снарядов; скорострельность 625 выстрелов в минуту. Под крылом на четырех пилонах подвешиваются 16 ПТУР «Хеллфайр» или 76 НАР калибром 70 мм. На концах крыла могут быть установлены УР «Стингер».

Система снижения температуры выхлопных газов «Блэк Хоул»
Боевой вертолет подвергается опасности со стороны поражению переносных зенитных ракетных комплексов с тепловой головкой самонаведения, например российских ракет «Стрела» или «Игла». При разработке вертолета «Apache», учитывая особенности его боевого применения, стояла задача сделать его тепловую заметность как можно меньше. С этой целью фирма «Hughes Helicopters» спроектировала оригинальную систему снижения температуры выхлопных газов «Black Hole»(«Черная дыра»), которая представляет собой большие коробчатые обтекатели вокруг двигателей. Система «Black Hole» засасывает наружный воздух, который охлаждает выхлопные газы и, используя специальные теплопоглощающие материалы, уменьшаеттемпературу выхлопа.

ПТУР «Hellfire»
Противотанковая ракета Rocwell AGM-114 «Hellfire» является основным оружием вертолета АН-64А «Apache». В ней сочетаются высокая точность системы лазерного наведения, большая дальность полета (самая высокая из всех существующих ПТУР) и мощная боевая часть (БЧ), способная уничтожать любой танк за одно попадание. Точная дальность полета ракеты «Hellfire» держится в секрете, но она, несомненно, превышает 8 км. Сейчас армия США принимает на вооружение новую модификацию AGM-114K «Hellfire» II, которая появилась в результате опыта войны в Персидском заливе в 1991 г. Ракета «Hellfire» II имеет усовершенствованную лазерную головку, новый автопилот и модернизированную БЧ. У предыдущих ПТУР «Hellfire» БЧ состоит из сформированного взрывчатого заряда (ВЗ), внутри которого находится медный сердечник. Когда ракета попадает в цель (например, в танк), то с помощью ВЗ сердечник пробивает броню, в образовавшееся отверстие врывается струя расплавленного металла, уничтожая все на своем пути. На ракете «Hellfire» II используется кумулятивная тандемная БЧ, а медный сердечник заменен на стальной.

Рулевой винт
Рулевой винт вертолета «Apache» имеет необычную Х-образную форму, его лопасти установлены асимметрично под углом 60 и 120° относительно друг друга. Такая конфигурация позволяет снизить уровень шума рулевого винта, вносящего главный вклад в акустические характеристики любого вертолета. Новая форма рулевого винта позволяет загружать вертолет АН-64А в грузовую кабину военно-транспортного самолета, не снимая винт.

Вооружение под крылом
В обычный состав вооружения вертолета входит комбинация из ПТУР AGM-114 «Hellfire» и контейнеров с PC, что улучшает эксплуатационную гибкость машины, позволяя поражать различные цели. Максимально вертолет может взять 16 ПТУР. В этом случае он является чисто противотанковым. PC калибром 70 мм используются для поражения целей на небольшом расстоянии.

Оборонительные системы
Вертолет оснащен системой предупреждения о радиолокационном облучении AN/APR-39(V)1, антенны которой находятся в различных местах фюзеляжа от носа до хвоста. Может использоваться система радиоэлектронного противодействия AN/ALQ-136. Ближе к концу хвостовой балки могут размещаться системы отстрела тепловых ловушек и дипольных отражателей М130, рассчитанные на 30 выстрелов и защищающие вертолет от зенитных ракет с тепловыми или радиолокационными средствами наведения. Под несущим винтом находится система AN/ALQ 144(V) «Диско Лайт» для подавления работы тепловизионных средств противника.

Ракеты класса воздух - воздух
В 1980-х годах в США состоялись испытания по применению на вертолетах «Apache» управляемых ракет класса воздух - воздух. В этих испытаниях использовались ракеты AIM-9 «Сайдуиндер» и авиационный вариант переносной зенитной ракеты «Стингер». Однако испытания английской ракеты «Старстрик» (в вертолетном варианте «Хелистрик» показали, что она по точности превосходит американские. Не исключено, что вертолеты WAH- 64 (находящиеся на вооружении английской армии) станут первыми в семействе вертолетов «Apache», оснащенными ракетами класса воздух - воздух. Возможно, потом такими ракетами заинтересуется армия США.

Кабина экипажа
Опыт войны во Вьетнаме заставил армейских специалистов задуматься. При проектировании вертолета «Apache» основополагающим требованием была защита экипажа. Кабина экипажа имеет надежное бронирование, кресла пилота и стрелка оснащены индивидуальной броней, кроме того, кресла не разрушаются при падении вертолета. Шасси «Apache» способно выдержать самую грубую посадку. Применявшееся ранее на вертолетах выпуклое остекление кабины экипажа способствовало обнаружению машины по солнечным бликам на очень большом расстоянии. На вертолете «Apache» панели остекления кабины экипажа плоские, что минимизирует бликование. В настоящее время изучается возможность использования в кабине воздушных надувных мешков безопасности, которые должны еще больше обезопасить летчиков.

Системы датчиков
Важным элементом комплекса БРЭО вертолета «Apache» является прицельная система TADS/PNVS (Target Acquisition and Designation/Pilot's Night Vision System), совмещенная с оборудованием ночного видения. Без такой системы вертолет не способен выполнять свои задачи. Система ночного видения AAQ-11 представляет собой теплопеленгатор FUR. размещенный на турельной установке над носовой частью фюзеляжа и используемый пилотом во время ночных полетов или при плохой видимости. Прицельная система AN/ASQ-170 состоит из двух независимых турельных установок, размещенных в носовой части фюзеляжа. На приведенной фотографии слева показан теплопеленгатор, во многом идентичный теплопеленгатору системы PNVS, но используемый стрелком для определения местоположения целей. С правой стороны на другой турели находятся оптическая телескопическая система и лазерный целеуказатель, обеспечивающие наведение ПТУР «Hellfire».

Вооружение
В настоящее время ПТУР AGM-114 «Hellfire» в сочетании с системой TADS/PNVS делают вертолет «Apache» самым эффективным боевым винток¬рылым аппаратом в мире. Когда на вооружение был принят вертолет АН- 640 «Apache Лонгбоу», то на нем была использована модификация ракеты AGM-114L «Лонгбоу Hellfire». Управление этой ракетой осуществляется с помощью надвтулочной РЛС «Лонгбоу» миллиметрового диапазона, кото¬рая позволяет вертолету пускать ракеты, укрываясь среди деревьев или холмов. Обычные ПТУР«Hellfire» в течение всего полета к цели должны постоянно отслеживать лазерную подсветку цели с вертолета.

Силовая установка
Вертолет АН-64А «Apache» оснащен двумя ГТД Дженерал Электрик T700-GE-701 мощностью по 1695 л. с. Начиная с 604-го серийного вертолета стали ставить двигатели T700-GE-701C мощностью 1890 л. с. Все вертолеты АН-64А, модернизируемые по заданию армии США в вариант AH-64D, также получают двигатель - 701С, а вертолеты Боинг - Уэстленд WAH-64D для английской армии будут иметь ГТД Роллс-Ройс/Турбомека RTM322 мощностью по 2210 л. с.

Пушка М230Е1 «Chain Gun»
30-мм пушка М230Е1 «Chain Gun» (Chain Gun) является уникальным оружием. Ее разработчик - фирма «Hughes Helicopters». Название пушке дал механизм подачи снарядов, состоящий из беззвенной металлической цепи (цепь - по-английски «chain»). В снарядном ящике обычно содержится почти 1100 снарядов, еще 100 находятся непосредственно в ленте. Пушка связана с нашлемным прицелом пилота IHADSS. Она может отклоняться по углу возвышения от +11° до - 60° и разворачиваться по азимуту на угол ±100°.

Пилоны для подвески вооружения
Подкрыльные пилоны на вертолете «Apache» могут отклоняться в вертикальной плоскости для обеспечения требуемого угла возвышения при ракетной стрельбе или достижения требуемых аэродинамических характеристик в полете. Когда вертолет приземляется, то пилоны автоматически встают в положение «на земле», т. е. параллельно земной поверхности.

Звуковая система предупреждения
Во время критических ситуаций (при появлении угрозы поражения, отказе какой-либо бортовой системы и т. д.), кроме визуальной сигнализации, в наушниках членов экипажа включается звуковая. Летчики также могут получать тональную сигнализацию, которая указывает, что они ведут радиопереговоры в закрытом для подслушивания режиме.

Основные опоры шасси
Основные опоры шасси имеют амортизаторы. Перед транспортировкой в грузовой кабине самолета опоры подгибаются, уменьшая высоту вертолета. Амортизаторы способны воспринимать ударные перегрузки при аварийной посадке, предохраняя экипаж. Но делать это они могут только один раз, после такой посадки их обязательно меняют.

Защита от высоковольтных проводов
Под носовой частью фюзеляжа перед пушкой, над кабиной экипажа перед несущим винтом, перед турельной установкой системы TADS/PNVS и на основных опорах шасси установлены пилообразные ножи для разрезания высоковольтных проводов. Такие ножи особенно важны при полетах в городских кварталах.

Система отстрела тепловых ловушек и дипольных отражателей
По бокам хвостовой балки устанавливаются 30-зарядные блоки M130 отстрела тепловых ловушек и дипольных отражателей. Дипольные отражатели М1 защищают вертолет от управляемых зенитных ракет с радиолокационным наведением.

Эксплуатация вертолетов АН-64

Впервые боевые возможности вертолетов АН-64 «Apache» были продемонстрированы миру во время войны в Персидском заливе в 1991 г. После этого фирма «Макдоннелл-Дуглас» стала получать от различных стран предложения о покупке вертолетов «Apache» с целью повышения ударных возможностей вооруженных сил. По мнению специалистов, такие вертолеты можно с успехом использовать в локальных вооруженных конфликтах.

Постоянные территориальные споры между Грецией и Турцией заставили первую заняться модернизацией парка боевых вертолетов. 24 декабря 1991 г. командование армейской авиации Греции подписало контракт на поставку 12 вертолетов АН-64А «Apache» и зарезервировало заказ еще на 8 машин. При этом было оговорено, что число зарезервированных заказов может быть увеличено до 12. В июне 1996 г. на борту морского транспорта были доставлены первые заказанные вертолеты «Apache». В настоящее время на вооружении Греции находится 20 машин. Все они входят в состав 1-го батальона ударных вертолетов, базирующегося в Стефановикионе. По сообщениям некоторых источников в США, обсуждается возможность покупки еще 24 вертолетов.
В Нидерландах были сформулированы требования к многоцелевому вооруженному вертолету, который должен выполнять разведку, сопровождение транспортных вертолетов и непосредственную поддержку сухопутных войск. Под эти требования лучше всего подходили вертолеты типа «Apache». Несмотря на возражения некоторых экономистов, руководство Нидерландов 24 мая 1995 г. приняло решение купить для своих ВВС вертолеты AH-64D «Apache Longbow». Таким образом эта страна стала первым экспортером вертолетов AH-64D. В течение 1998 г. планировалось получить 30 машин. Особенностью голландских вертолетов AH-64D было отсутствие надвтулочной РЛС «Лонгбоу». Вертолеты сформировали ядро недавно созданных в Нидерландах сил быстрого реагирования.
После окончания войны в Персидском заливе в 1991 г. многие арабские страны также стали покупать вертолеты АН-64. Для ОАЭ, обладающих огромными запасами нефти, проблема стоимости вертолета не стояла столь остро. ВВС этой страны получили первый боевой вертолет «Apache» на официальной церемонии 3 октября 1993 г. в Абу-Даби. В течение 1993 г. поставки продолжались, все 20 машин базируются в Аль-Дафре. Осталось получить еще 10 вертолетов.
В 1993 г. Саудовская Аравия получила 12 вертолетов АН-64А. Все они находятся на военной базе армейской авиации Кинг Халид. Эти вертолеты выполняют задания в составе так называемых «охотничьих групп», в которые входят легкие разведывательно-боевые вертолеты Bell 406CS «Комбат Скаут». Пока не ясно, получила ли Саудовская Аравия для вертолетов АН-64А ракеты AGM-114 «Hellfire».
В марте 1995 г. Египет получил от США крупную партию оружия на сумму 318 млн. долл. В ее составе были 36 вертолетов АН-64А, четыре запасных комплекта ПТУР «Hellfire», 34 контейнера с PC и шесть запасных двигателей Т700, а также запасные части для лазерных и оптических систем прицеливания. Египет также обратился к американцам продать еще 12 вертолетов. Все поставленные вертолеты соответствовали американским стандартам, на них стояли средства спутниковой навигации GPS. Только радиооборудование было настроено на соответствующие частоты.
12 сентября 1990 г. 113-я эскадрилья ВВС Израиля стала первой, принявшей на вооружение вертолеты «Apache». В августе - сентябре 1993 г. Израиль получил еще 24 вертолета АН-64А (вместе с двумя многоцелевыми машинами Sikorsky UH-6A). Эти вертолеты американская армия хранила на складах в Европе и передала Израилю в знак благодарности за поддержку США во время операции «Шторм в пустыне». Доставлялись вертолеты на борту военно-транспортных самолетов Lokheed С-5 «Galaxy» с авиабазы США в Рамштайне (Германия). Из вновь прибывших вертолетов в ВВС Израиля была сформирована вторая эскадрилья.
В ноябре 1991 г. Израиль, первый из иностранных покупателей вертолетов «Apache», применил их в боевых условиях. Тогда на территории Южного Ливана были атакованы различные базы боевиков «Хезболлы».
Среди потенциальных покупателей вертолетов «Apache» находится Кувейт, где ведутся поиски нового боевого вертолета. Однако контракт на их поставку будет вряд ли подписан. Дело в том, что Кувейт уже купил партию многоцелевых вертолетов Sikorsky UH-60L, вооруженных ПТУР «Hellfire». Большой интерес к вертолетом «Apache» проявляют Бахрейн и Южная Корея. Переговоры с этими странами пока никак не завершатся.

Сразу после окончания операции «Щит пустыни» участвовавшие в ней вертолеты «Apache» американской армии были задействованы в миротворческой операции ООН на севере Ирака. Непосредственно вертолеты участвовали в операции «Обеспечение комфорта», целью которой была защита курдского населения от войск Саддама Хусейна. Вертолеты АН-64А были приписаны к батальону 6/6 CAV «Сиксшутерс». 24 апреля 1991 г. эти вертолеты на военно-транспортных самолетах были переброшены с авиабазы в Иллесхайме (Германия) в Турцию. Вся дорога заняла 23 ч. В ходе миротворческой операции боевые вертолеты обеспечивали сопровождение транспортных вертолетов ООН, доставлявших продовольствие и медикаменты в лагеря курдских беженцев в горах на севере Ирака. «Апачи» также использовались для слежения за ночными передвижениями иракских войск.

Когда в декабре 1995 г. армия США начала кампанию на Балканах, то в процессе передислокации частей 1-й бронетанковой дивизии из Германии защиту с воздуха обеспечивали вертолеты АН-64А из состава батальонов 2-227 и 3-227, обычно базирующихся в немецком городе Ханау. Вертолеты «Apache» вылетели до прихода основных сил. Сначала они добрались до венгерского Ташара, где собирались американские войска. Затем они перелетели на базу в Зупанье (Хорватия) для обеспечения безопасности постройки понтонного моста через реку Сава. Только после выполнения этой задачи вертолеты наконец-то добрались до места базирования в Тузле.
Подразделения 1-й броне-танковой дивизии армии США, как составляющей миротворческих сил (IFOR), занимались разделением воюющих сторон в Боснии. Вертолеты «Apache» патрулировали линию раздела для того, чтобы предотвратить любое ее нарушение, а также сопровождали транспортные вертолеты и автомобильные конвои. Их привлекали для обеспечения безопасности различных мероприятий, в том числе визитов высокопоставленных лиц. В конце 1996 г. после стабилизации обстановки в Боснии вертолеты «Apache» вернулись в Германию.

Когда 24 марта 1999 г. войска НАТО приступили к операции «Союзническая сила» в Югославии, официальных планов развертывания там вертолетов «Apache» не было. Однако 4 апреля Пентагон принял решение все-таки направить туда боевые вертолеты. Это решение было обставлено с большой помпой, поскольку многие военные и политики считали,что вертолеты «Apache» следует использовать с самых первых дней военных действий. Однако развертывание боевой группы «Хоук» (такое название получило вертолетное подразделение) больше напоминало провалившуюся «пиаровскую» акцию. В Иллесхайме в составе батальонов 2/6 CAV и 6/6 CAV 11-го авиационного полка находилось 24 вертолета АН-64А.
Их обеспечением занимались 26 вертолетов UH-60L «Black Hawk» и CH-47D «Chinook», последние служили в качестве передовых топливозаправочных пунктов. На земле вертолеты защищались мощными силами пехоты и бронетанковой техники. По мнению экспертов, для переброски боевой группы «Хоук» на базу в Ринас (Албания) потребуется 115 вылетов стратегических самолетов Боинг С-17.
Операция по доставке вертолетов началась 14 апреля 1999 г. На некоторое время «Apache» пришлось задержаться на базе в Пизе (Италия), прежде чем они 21 апреля добрались до Тираны. Наконец, 26 апреля все вертолеты «Apache» оказались в Албании. И с этого дня с ними начались неприятности. Во время тренировочного полета днем 26 апреля один вертолет врезался в деревья и разбился.
4    мая, но уже ночью, был потерян второй вертолет. Оба летчика погибли, официальные лица НАТО представили их как первые жертвы операции «Союзническая сила». Тем не менее тренировочные полеты продолжались, а 9 июня операция была завершена. Вот так широко разрекламированная боевая группа «Хоук» ни разу в ней не участвовала и не сделала ни единого выстрела.
Однако на следующий день, т. е. 10 июня, дюжина вертолетов АН-64А «Apache» из состава батальона 6/6 CAV была передана в состав передовой 12-й боевой группы а лагере «Эйбл Сентри» в Петровице (Македония). Там началась подготовка к операции «Совместная охрана», целью которой была оккупация Косово после ухода сербов. 12 июня вертолеты «Apache» стали первыми среди вооруженных сил НАТО, пересекшими границу с Косово. Их задачей было сопровождение английских вертолетов «Пума» и «Чинук», доставлявших десантные части. «Apache» выполняли сопровождение и роль «воздушной» полиции в течение всего времени операции в Косово.

Боевые вертолеты «Apache» были среди главных «действующих лиц» и в других операциях. Например, с их помощью была пресечена деятельность албанских террористов. В декабре 1999 г. 12-я боевая группа была переброшена в лагерь «Бондстил» в Косово. К этому времени вертолеты из батальона 6/6 CAV были заменены восьмеркой машин из эскадрильи В Со.1/1 AVN «Вулфпэк» и шестью - из 69-й авиационной группы ВВС ОАЭ.
В конце 2000 г. вертолеты «Apache» приняли участие в другой миротворческой операции, в которой впервые были задействованы вертолеты АН-64D «Apache Лонгбоу», а также машины голландских ВВС. Четыре вертолета с голландской авиабазы в Гильце-Рийен (Gilze-Rijen) прибыли во французскую колонию в Джибути для оказания помощи силам ООН в прекращении вооруженного конфликта между Эфиопией и Сомали.

Операции «Решительная свобода» (Афганистан) и «Иракская свобода» (Ирак) показали, что вертолеты «Apache», способные уничтожать танки с безопасного расстояния, в некоторых случаях уязвимы для обычного стрелкового оружия.
В Афганистане почти 80% действовавших там «Apache» были в значительной степени повреждены стрелковым оружием, а во время иракской кампании вертолеты сильно страдали от автоматного огня во время полетов над городскими кварталами.
Гораздо активнее вертолеты «Apache» применялись вооруженными силами Израиля, где их называли «Петен» («Cobra»). Впервые их узнали в 1996 г. во время операции «Гроздья гнева» против боевиков в Южном Ливане. Вертолеты точными ударами уничтожали штаб-квартиры «Хезболлы» в южных кварталах Бейрута и подавляли огнем живую силу противника.
В начале 2000 г. тлевший израильско-ливанский конфликт перерос в настоящую войну, после чего Израиль был вынужден уйти из Южного Ливана. Вновь нашлась работа для «Apache», они наносили удары по вооруженным силам «Хезболлы», которые вели ракетные обстрелы пограничных районов Израиля и оказывали поддержку уходящим израильским войскам. 24 мая 2000 г. последний израильский солдат покинул территорию Ливана. В конце 2006 г. отряды «Хезболлы» вновь начали ракетные обстрелы северной территории Израиля, что заставило вновь пустить в дело вертолеты «Apache».
В течение 2001 г. вертолеты «Apache» наносили ответные удары по базам палестинских партизан на западном берегу Иордана в секторе Газа. Их целями были посты полиции в Палестинской автономии, а также некоторые городские кварталы, где укрывались группы террористов.

Основные модификации вертолета АН-64 «Apache»:
АН-64А — исходная базовая модификация; производилась серийно для армии и национальной гвардии США в 1979-1994 гг. С 1990 г. стали поставляться на эскпорт Израилю, заказавшему 20 вертолетов, Саудовской Аравии (12), Египту (24), Греции (20) и ОАЭ (30);
«Си Апач» - палубный вариант, разрабатывался с 1985 г. для корпуса морской пехоты и флота США для противолодочной обороны, сопровождения, разведки и обнаружения загоризонтных целей;
«Эдванст Апач» — боевой вертолет с усовершенствованной электродистанционной системой управления, двумя ГТД мощностью по 1491 кВт/2000 л. с. с цифровой системой управления, всепогодной системой управления оружием AAWWS «Лонгбоу» с РЛС миллиметрового диапазона над втулкой несущего винта и УР «Хеллфайр» с системой самонаведения по принципу «выстрелил—забыл», УР класса «воздух-воздух» «Стингер» с нашлемным прицелом, ТВ системой обзора задней полусферы и пушкой с увеличенной длиной ствола и цифровой системой управления; разрабатывался с 1985 г.
В 1988 г. начата программа MSIP усовершенствования вертолетов АН-64, предусматривающая переконструрование кабины экипажа, улучшение обзора, повышение автоматизации управления, уменьшение ИК-излучения. Предлагаемые усовершенствования были использованы для вертолетов АН-64В, С и D;
АН-64В — вариант вертолета АН-64, усовершенствованный в 1991 г. с использованием опыта боевого применения в военных действиях в Персидском заливе. Предполагалось модернизировать 254 вертолета АН-64А в АН-64В; разработка была прекращена в 1992 г.;
АН-64С — модернизированный вертолет АН-64А с усовершенствованным оборудованием и вооружением; разрабатывался по программе модернизации армии; предполагалось модернизировать 308 вертолетов АН-64А в АН-64С по программе общей стоимостью 2490 млн долларов и цене модернизации одного вертолета 8 млн долларов. В 1992 г. модернизированы два опытных вертолета. В 1993 г. разработка программы была прекращена;
AH-64D «Apache Longbow» - усовершенствованый боевой вертолет с РЛС миллимитрового дипаозона «Лонгбоу» над втулкой несущего винта, более мощными ГТД, с генераторами на 70 кВА, усовершенствованными ПТУР «Хеллфайр», доплеровской навигационной системой и процессором. Испытания модернизированного вертолета начаты в августе 1990 г., с системой «Лонгбоу» — в марте 1991 г.; первый пуск ПТУР «Хеллфайр» произведен в мае 1995 г. Первоначально предполагалось модернизировать 218 вертолетов АН-64А в AH-64D по программе стоимостью 3196 млн долларов при цене модернизации одного вертолета 14.1 млн долларов. Рассматривалась возможность модернизации 540 вертолетов;
GAH-64A — вертолеты АН-64А, переоборудованные в наземные тренажеры; переоборудовано 17 вертолетов.

Апач в наши дни

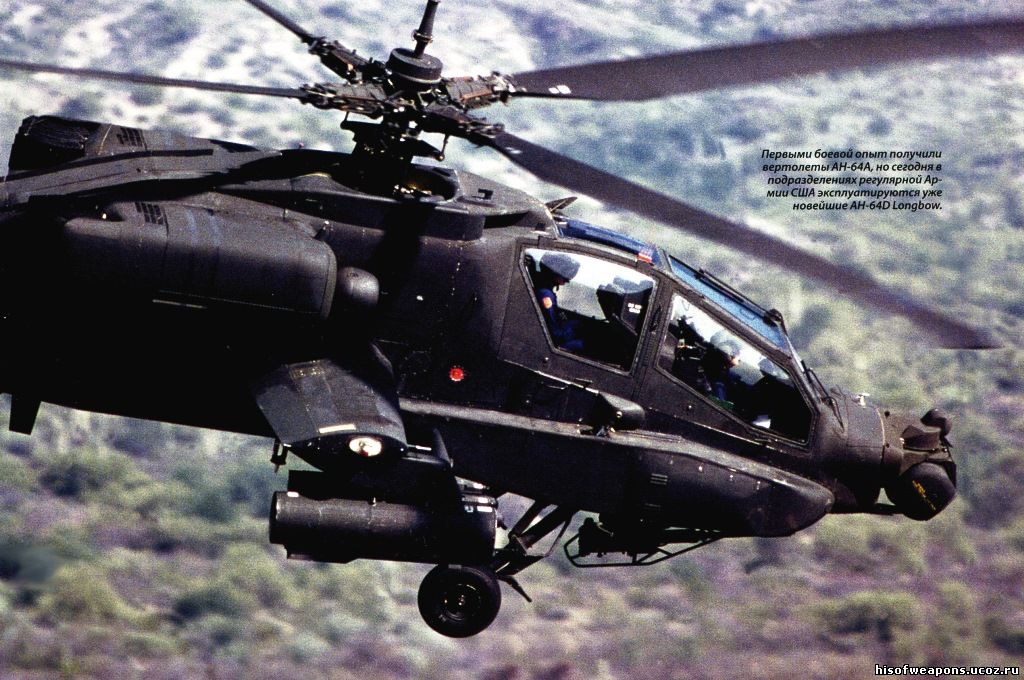

Хотя сегодня АН-64А Apache находится в тени AH-64D Apache Longbow, эта машина продолжает оставаться основным вертолетом армейской авиации многих стран.
Многие ближневосточные страны в свое время заказали АН-64А, и сегодня эта модификация продолжает пользоваться популярностью. Египет, купивший в 1995 году 36 Apache, в 2001 году начал их модернизацию до стандарта AH-64D. К 2005 году все египетские Apache прошли модернизацию в США и, как сообщалось, в 2010 году Египет продолжал эксплуатировать 35 машин (самый низкий уровень аварийности).
Между тем Израиль использует 37 из 42 полученных АН-64А. Два вертолета были потеряны в 2006 году, столкнувшись в воздухе. В 2000 году Израиль подписал
соглашение с «Boeing» о переделке 12 своих Peten в AH-64D. Израиль активно пытался приобрести дополнительные Longbow, но политические причины помешали ему пополнить парк AH-64D. Полагают, что если США продолжат отказывать в продаже Longbow (опасаясь, что они будут использоваться против палестинцев), Израилю в качестве вынужденной меры придется заняться самостоятельной модернизацией парка своих АН-64А.

Смешанный парк
ОАЭ, получившие последний из своих 30 АН-64А в 2005 году, теперь эксплуатируют смешанный парк из 12 машин модификации А и 14 — модификации D. Саудовские ВВС используют 12 Apache. Как и несколько других операторов этих машин, они не планируют модернизировать свои АН-64А, но желают приобрести новые Longbow Apache, чтобы создать смешанный парк.
К 2006 году АН-64А Армии США налетали свыше 1,6 млн часов, и сегодня эти вертолеты продолжают использоваться во многих горячих точках по всему миру. В сентябре 2000 года «Boeing» получила контракт на модернизацию дополнительных 269 АН-64А в Apache Longbow до 2006 года. Таким образом, в 2010 году парк американской Армии насчитывал 241 Apache (и 500 АН-64). У Японии, приступившей в 2005 году к закупке 50 усовершенствованных AH-64DJP Longbow, осталось только два АН-64А. Между тем Греция, купившая в 2007 году 12 AH-64DHA Longbow, сохранила свои 19 АН-64А, используя их вместе с новыми машинами.
За восемь с лишним лет, прошедших с момента вторжения в Афганистан (операция «Enduring Freedom») в конце 2001 года, АН-64 стали постоянными участниками боевых действий в горячих точках.
После начала операции «Enduring Freedom» в Афганистане, иракский лидер Саддам Хусейн продолжал игнорировать многочисленные резолюции ООН и требования военных инспекторов. Было совершенно ясно, что президент США Джордж Буш имеет твердые намерения вторгнуться в Ирак. Когда это, наконец, произошло в марте 2003 года, Apache оказались в центре боевых действий, в которых участвовали смешанные силы АН-64А и AH-64D Longbow Apache.
На протяжении операции «Iraqi Freedom» Apache действовали с передовых площадок (FARP — Forward Arming and Refuelling Points), созданных Армией США вне крупных городов и районов боевых действий. Само вторжение продолжалось всего неделю, и в его ходе Apache поначалу действовали против своих традиционных целей, таких как бронетехника, пехота и стационарные укрепления противника. Сопротивление иракской Республиканской гвардии было быстро подавленно, Ирак «освобожден», но создавшийся вакуум власти быстро заполнили мятежники. Именно эти неуловимые силы стали основными противниками Apache на всем протяжении конфликта.
Экипажам вертолетов пришлось адаптироваться к новой угрозе — брать на борт меньше топлива и вооружения (часто только две ракеты AGM-114 Hellfire и полный боезапас 30-мм снарядов), чтобы сделать свои машины легче и маневреннее. Это позволило уменьшить вероятность поражения огнем из РПГ, ПЗРК и мелкокалиберного оружия, ставшего реальной угрозой к моменту завершения «Enduring Freedom». Жертвами внезапных атак стали 12 Apache и Apache Longbow, и зачастую у их экипажей практически не было времени, чтобы отреагировать на внезапно возникшую угрозу.

Убийца и шпион
Пока АН-64 присутствовали на поле боя, пехотинцы чувствовали себя уверенно на земле. Но способность Apache действовать ночью также оказалась важным преимуществом. Так АН-64 оказывали поддержку спецподразделениям США, нашедшим и задержавшим Саддама Хусейна.
Израильские Apache также позволяли вооруженным силам нейтрализовать противника в тесных городских условиях. Подвергавшаяся критике тактика по уничтожению ключевых объектов в Палестине с помощью ракет AGM-114L Hellfire с лазерным наведением оказалась очень эффективной. Кроме того, установленные на АН-64 системы PNVS и TADS оказались превосходным, хотя и нетрадиционным средством разведки и наблюдения, позволяющими Израилю отслеживать действия своих противников.
Израильские Apache действовали во многих операциях как разведчики и как оружие возмездия. А во время войны в Ливане в 2006 году и конфликта в Газе в 2008—2009 годах Apache отслеживали передвижения противника и подготовку к пускам кустарных ракет, что позволяло получать более точную картину и наносить превентивные удары.
Во время войны в Ливане два АН-64А столкнулись в воздухе. Погиб пилот одной из машин, а остальные три члена экипажей получили тяжелые ранения.

Источники

• Мировая авиация №111
• Джексон Р. Вертолеты. Иллюстрированная энциклопедия. /Пер. с англ./ - М.: «Омега», 2007
• Ружицкий Е.И. Вертолеты, - М. Виктория, ACT, 1997 книга 2я
